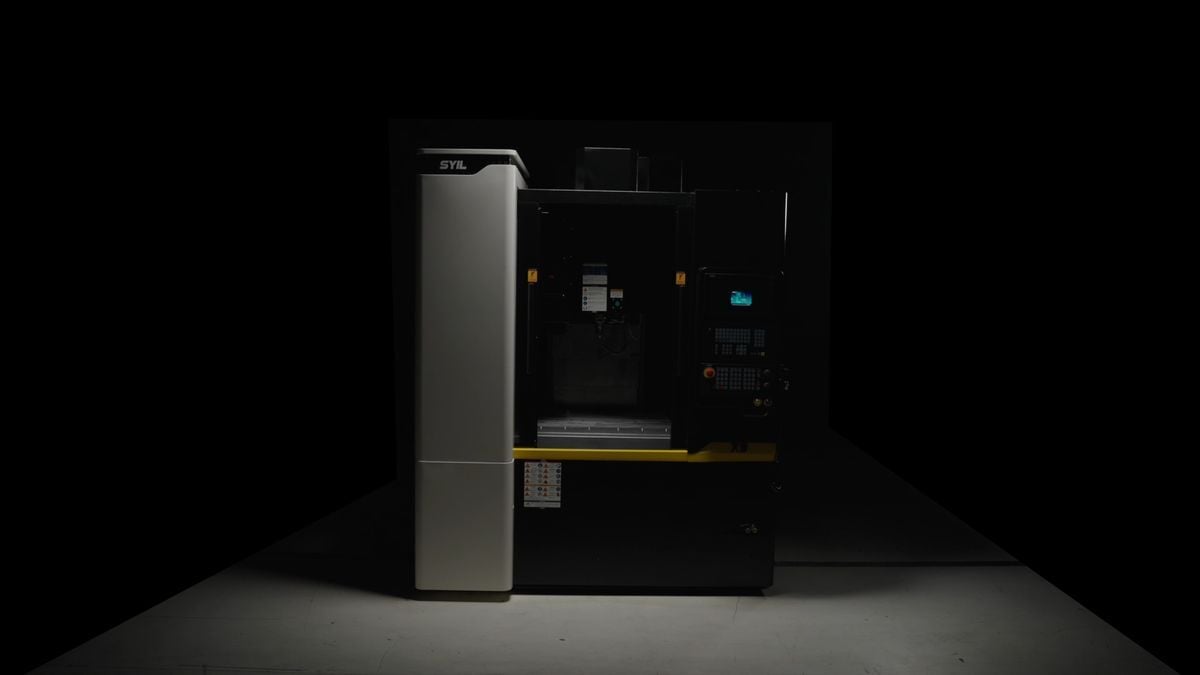

SYIL X9 Fraiseuse verticale

Composants de première qualité et construction solide

Déplacements d'axe de 29,9"×19,7"×19,7" (760×500×500 mm)

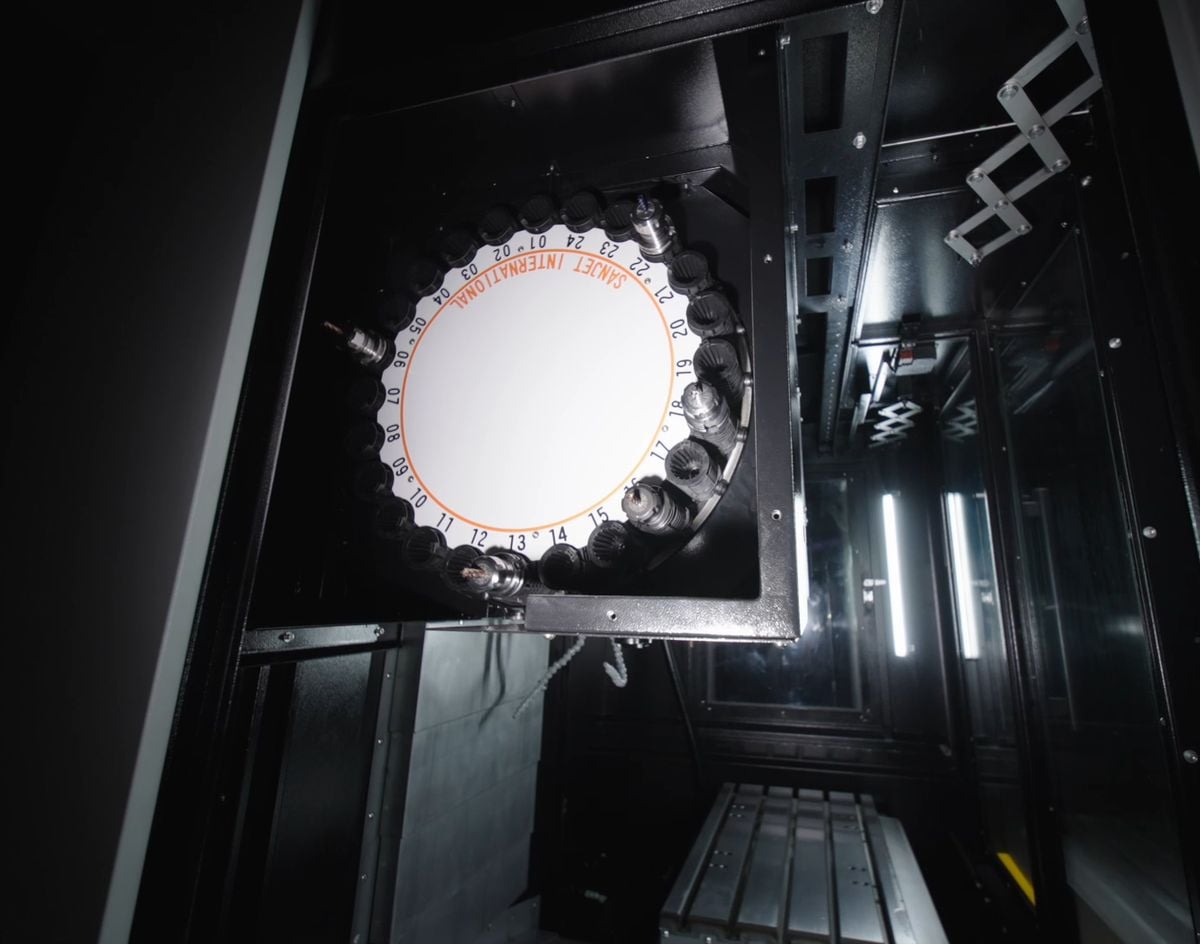

Changeur d'outil servo haute vitesse à 24 poches
Broche CAT40 à 12 000 tr/min
Fondeuse minérale SCHNEEBERGER
Contrôle Siemens SINUMERIK 828D avec écran tactile de 15,6"

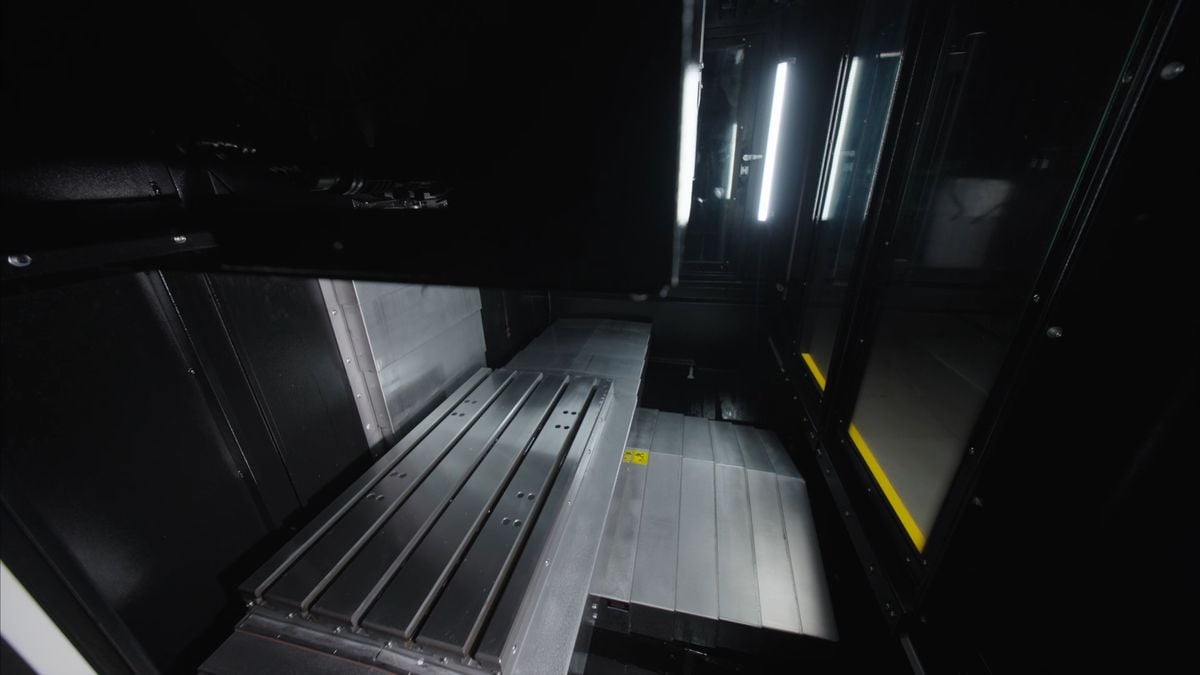

Tableau

Surface de travail :

860x500 mm

Fentes en T (nombre x taille x distance) :

18 x 5 x 100 mm

Max. charge de la table :

500 kg

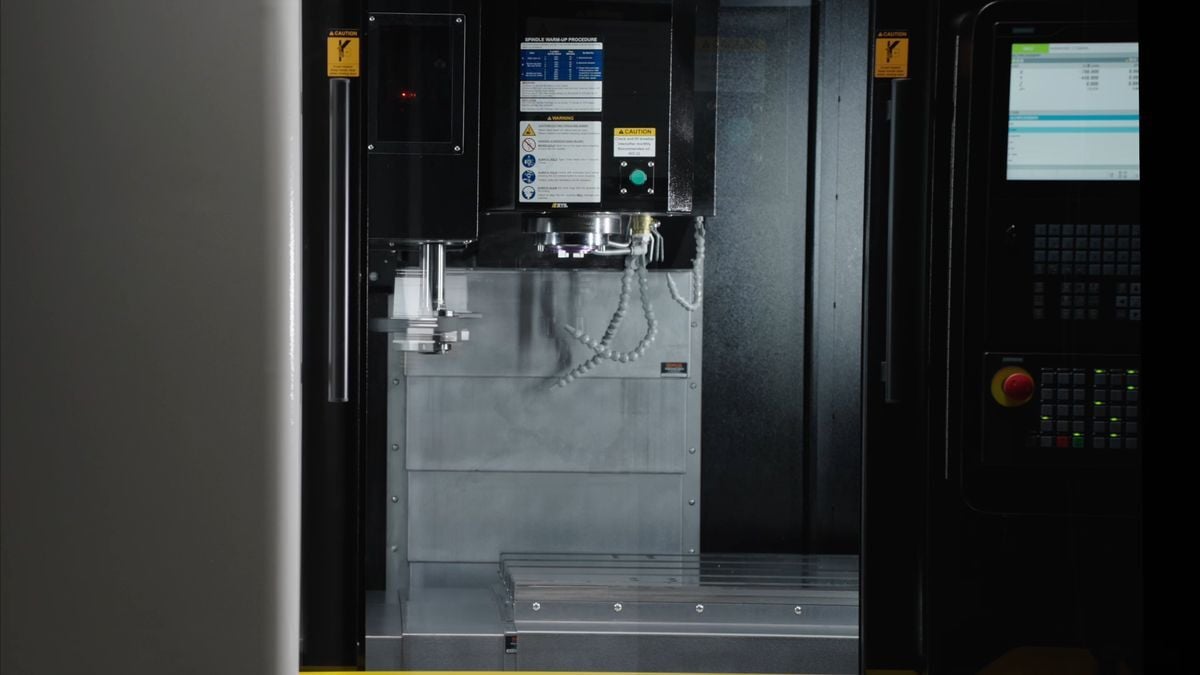

Voyage

Course longitudinale X :

760 mm

Course transversale Y :

500 mm

Course de la poupée Z :

500 mm

Distance entre l'extrémité de la broche et le plateau :

100-600 mm

Distance entre le centre de la broche et la surface de la colonne :

530 mm

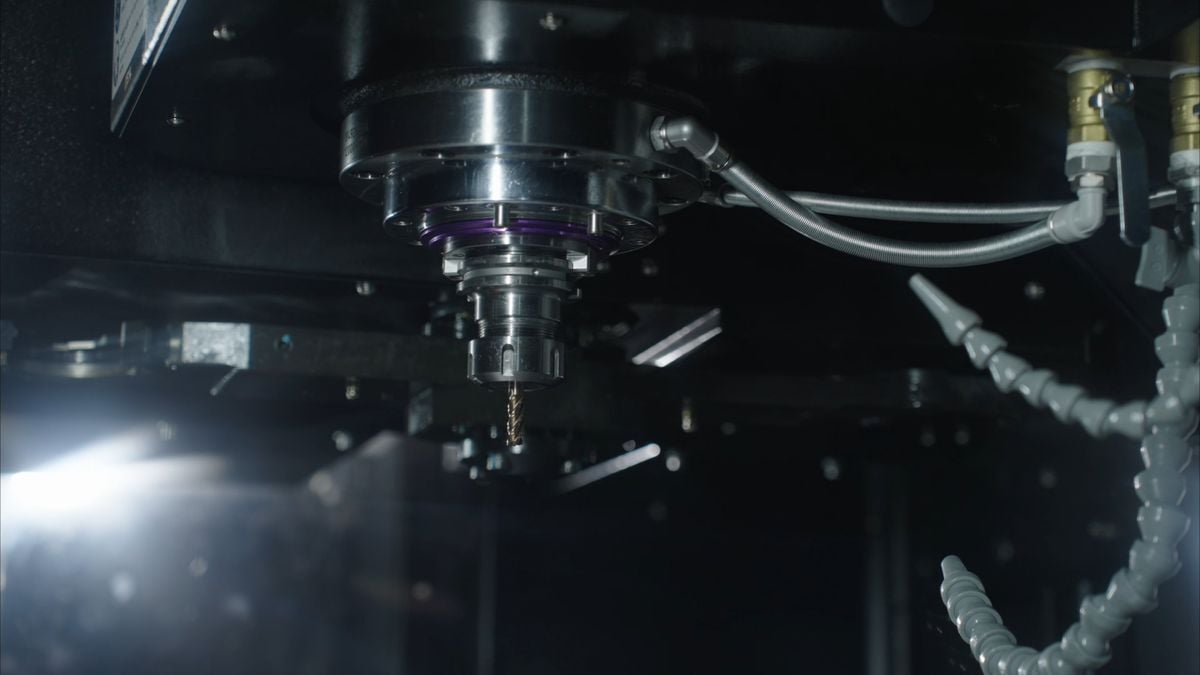

Broche

Nez de broche :

BT40

Vitesses de broche :

12 000 tr/min

Mécanisme de transmission :

type à courroie/type direct

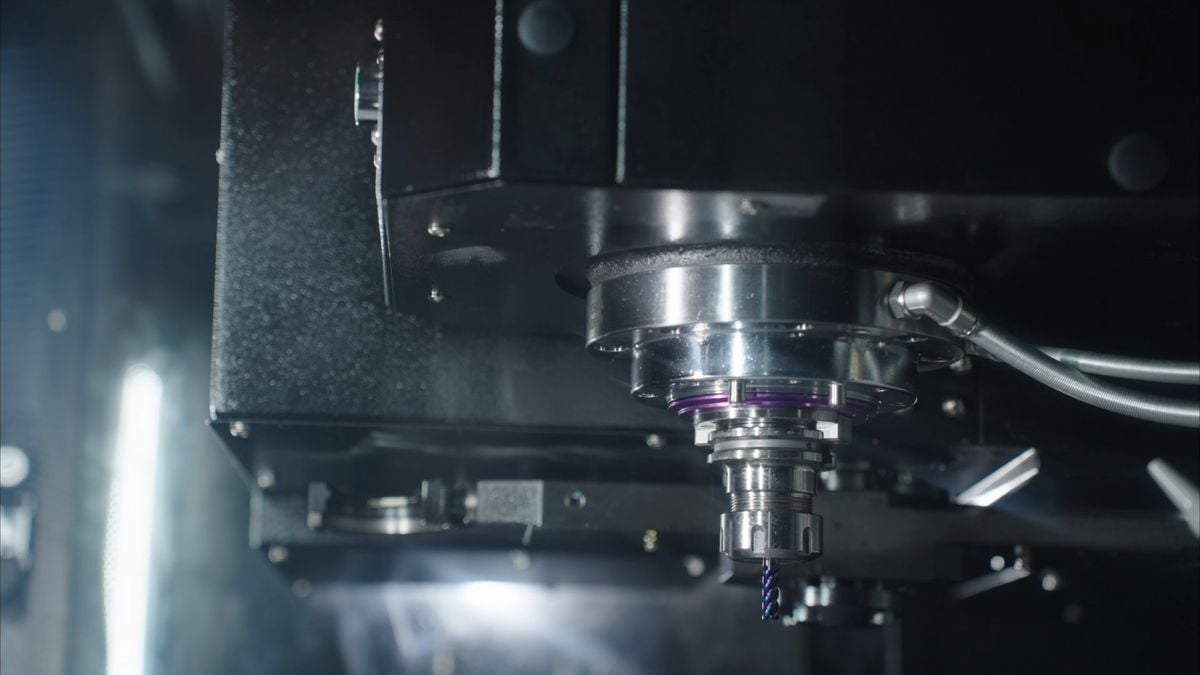

Alimentation

Avance de coupe :

10 000 mm/min

Traversée rapide :

30 000 mm/min

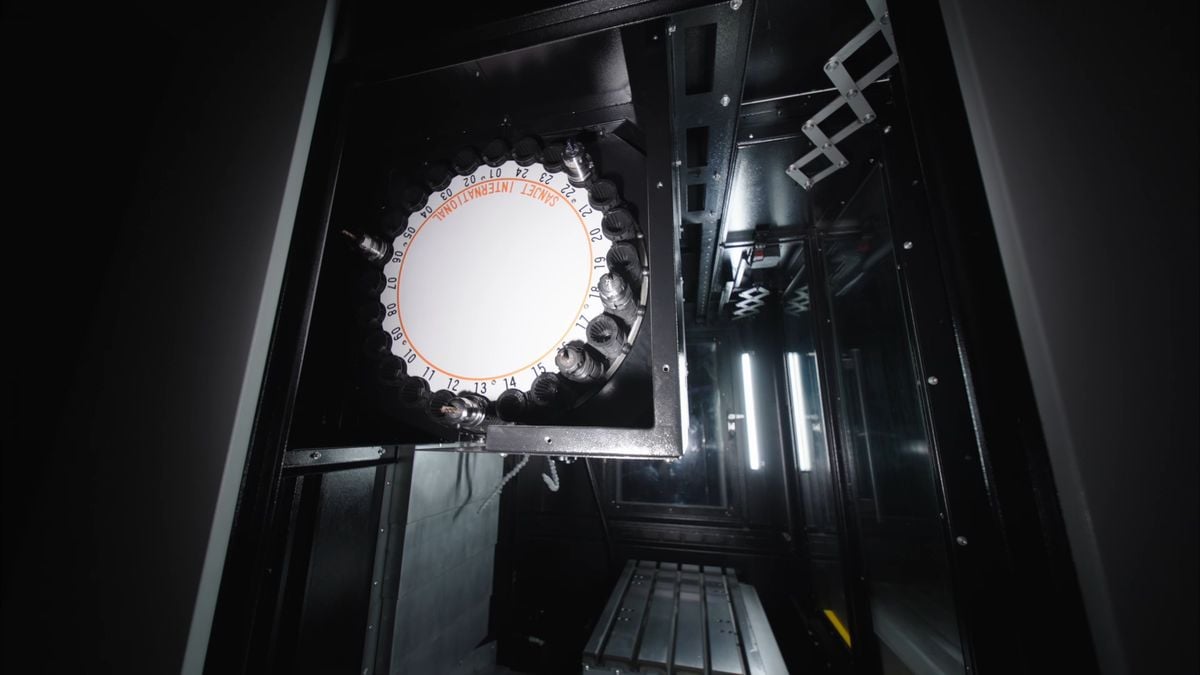

Changeur d'outils automatique

Porte-outil :

Type de bras

Capacité de stockage des outils :

24 ensembles

Max. diamètre de l'outil :

125 mm

Max. longueur de l'outil :

240 mm

Max. poids de l'outil :

7 kg

Outil à outil :

2,0 s

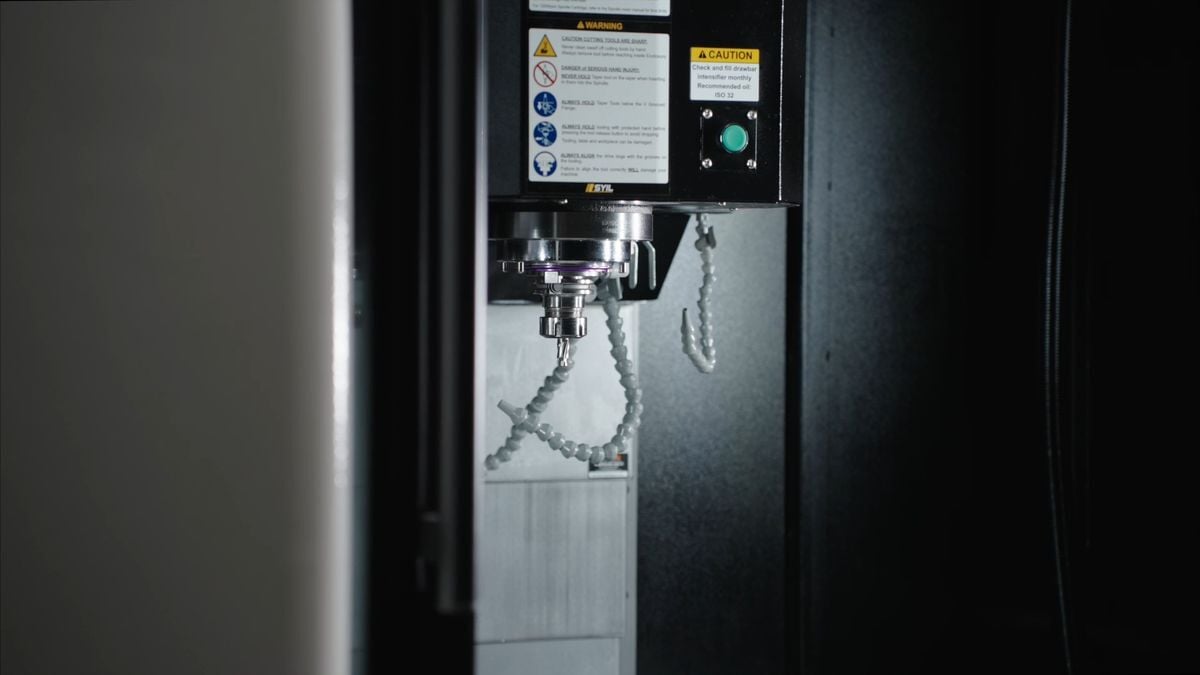

Moteurs

Sortie du moteur de broche :

11/17 kW

Moteurs d'entraînement Axe X, Y, Z :

3.9/3.9/5.9 kW

Général

Surface au sol (Longueur x Largeur x Hauteur) :

1850X2245x2800 mm

Poids net :

6000 kg

Données techniques du SYIL X9

Composants de première qualité et construction solide

SYIL x Siemens SINUMERIK

Le SYIL X9 est équipé en standard du système de commande Siemens SINUMERIK 828D. Avec ses performances CNC uniques, le contrôle SINUMERIK 828D établit des normes de productivité en matière de fraisage sur les machines SYIL. Grâce aux nouveaux entraînements SINAMICS et aux moteurs de commande de mouvement SIMOTICS, le SINUMERIK 828D est désormais encore plus performant. L'architecture matérielle robuste et les algorithmes de commande intelligents, associés à la technologie de motorisation et d'entraînement de haute qualité, garantissent une dynamique et une précision maximales lors de l'usinage.

SYIL X7

Powered by the Best In-Built Components

Fraiseuse verticale X9

Excellentes capacités d'usinage. Gestion d'une gamme complète d'opérations.

Schneeberger

Mineral casting machine frame

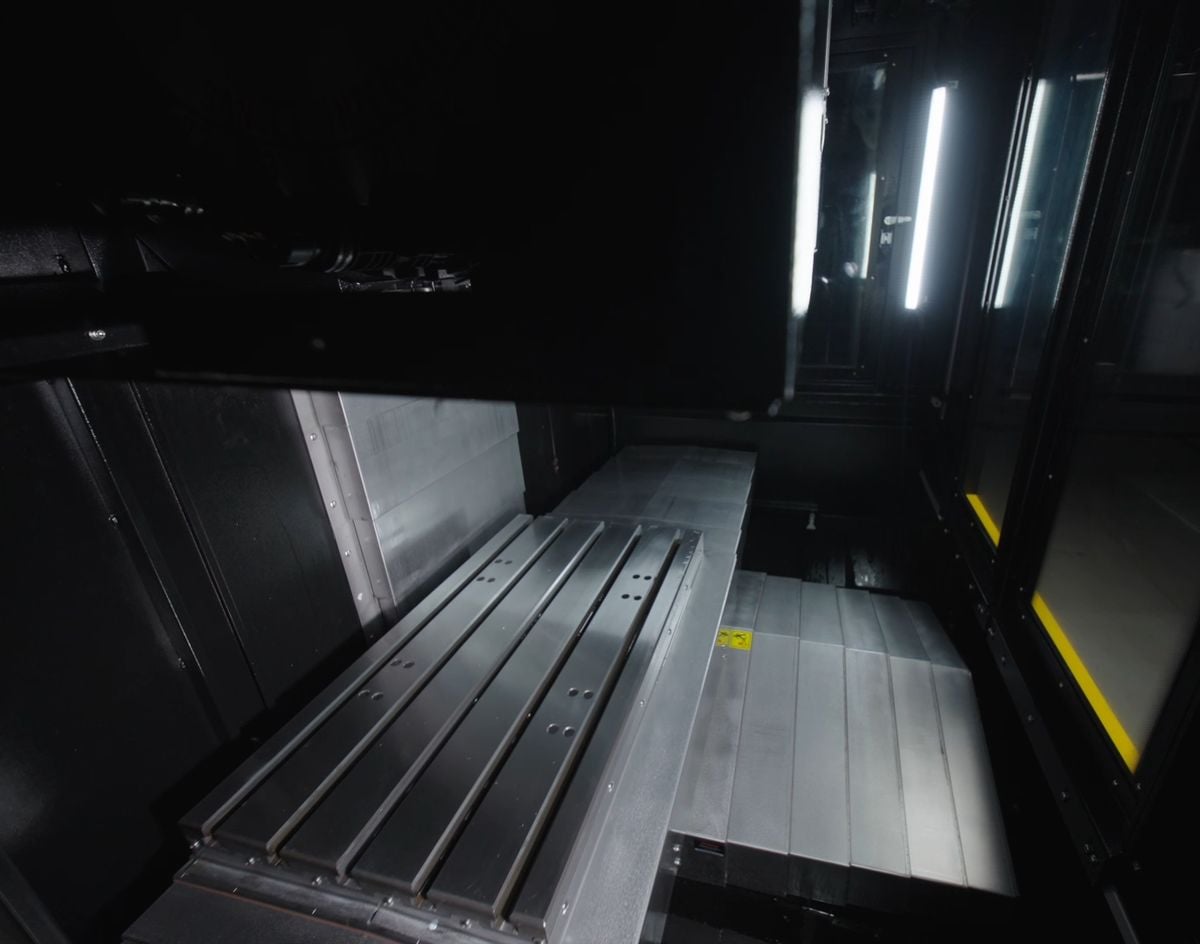

THK

High-precision ball screws and linear guides

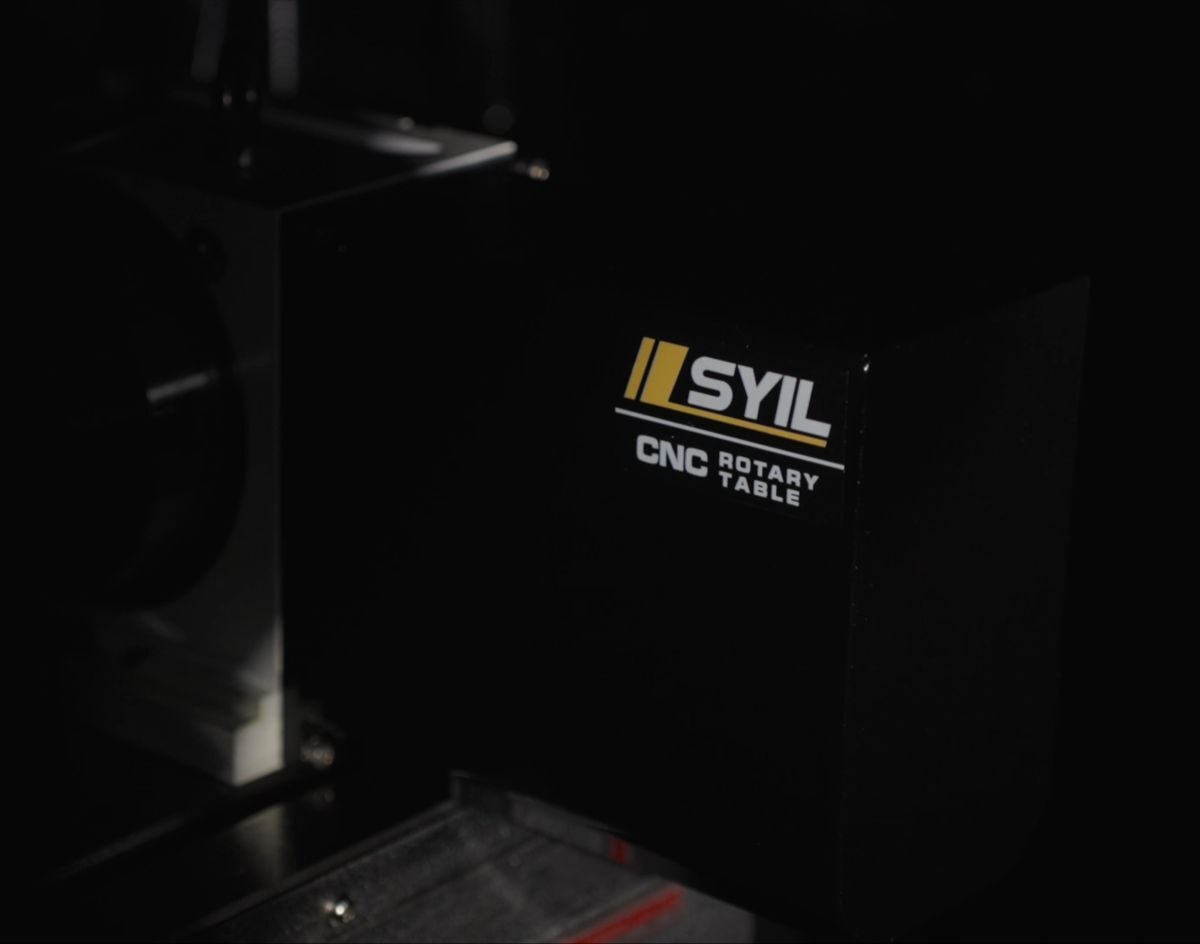

4th axis

Optional 4th axis

High-speed Servo Tool Changer

16-pocket BT30

Schneeberger

Mineral casting machine frame

THK

High-precision ball screws and linear guides

4th axis

Add a 4th axis to your 3-axis machining center

High-speed Servo Tool Changer

16 positions BT30

SYIL X5 Options

Discover the versatile SYIL X5 mini mill, perfect for hobbyists and professionals. Compact design, high precision, and affordable pricing.

Heading name here

Lorem Ipsum is simply dummy text of the printing.

Heading name here

Lorem Ipsum is simply dummy text of the printing.

Heading name here

Lorem Ipsum is simply dummy text of the printing.

Heading name here

Lorem Ipsum is simply dummy text of the printing.

Heading name here

Lorem Ipsum is simply dummy text of the printing.

Heading name here

Lorem Ipsum is simply dummy text of the printing.

SYIL X9 Options

Discover the versatile SYIL X9 mini mill, perfect for hobbyists and professionals. Compact design, high precision, and affordable pricing.

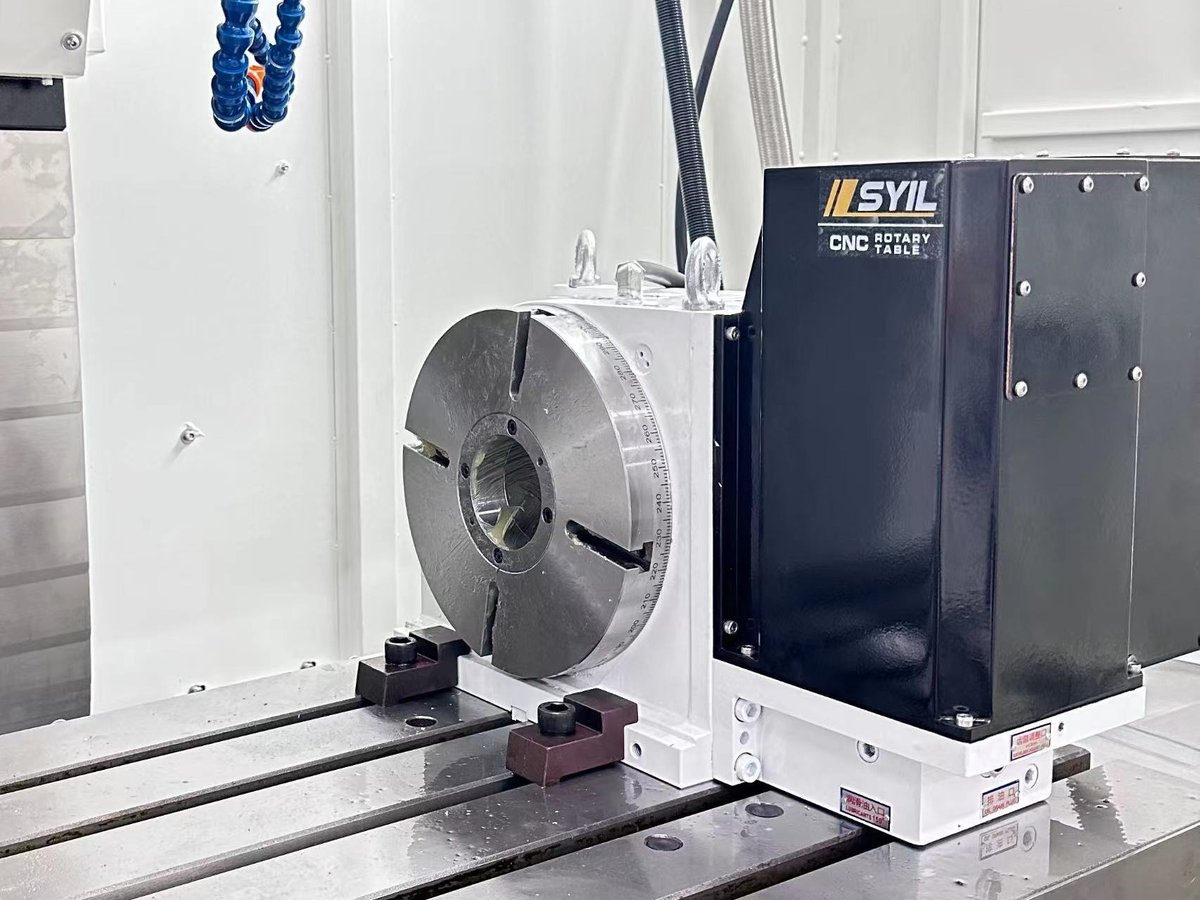

NC Rotary Table Servo

4th axis 255 mm.

Tail Stock

for 255 mm NC rotary table.

Probe System

Wireless type.

Tool Setter

Cable type TTC200.

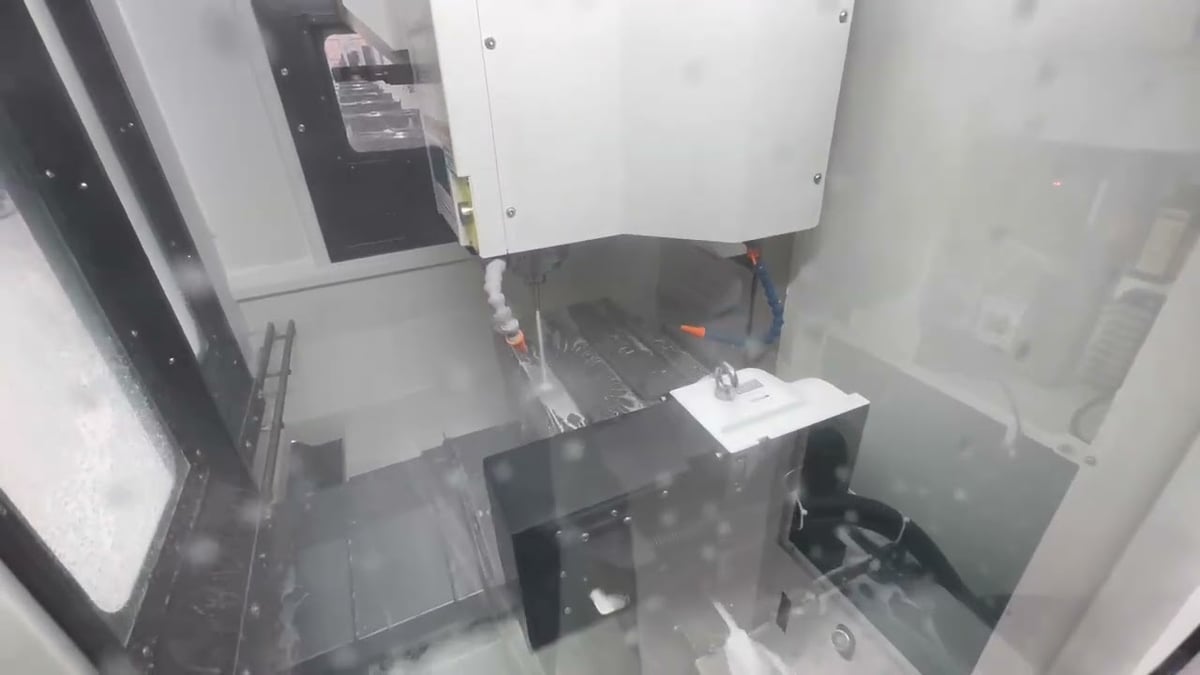

Filtermist

S800.

Coolant Through Spindle

CTS 20 bar.

Spécifications techniques

logo
X5
X7
X9
X11
Courses et distances
Axe X (mm)
300
400
760
1000
Axe Y (mm)
260
300
500
500
Axe Z (mm)
300
380
500
500
Distance entre le nez de la broche et a table
150-450
150-530
100-600
110-610
Distance entre la broche et la colonne
330
358
530
650
Tableau
Dimensions de la table (mm)
560×260
700×300
860×500
1050×550
Charge admissible sur la table (kg)
150
150
500
600
Rainures en ”T” (Nb x larg x espacement)( (en mm)
Rainures en T 3×14×80
Rainures en T 3×14×100
Rainures en T 18×5×100
Rainures en T 18×5×90
Broche
Type de broche
BT30
BT30
BT40
BT40
Transmission Moteur / Broche
Direct
Courroie
Courroie
Courroie
Vitesse de rotation max. de la broche (tr/min)
20,000
12,000
10,000
10,000
Avances
Avance rapide (mm / min)
30,000
30,000
30,000
30,000
Avance de travail (mm / min)
10,000
10,000
10,000
10,000
Changeur d'outils automatique
Type
Parapluie
Parapluie
Bras
Bras
Taille des porte-outils
BT30
BT30
BT40
BT40
Capacité de stockage des outils
16
12
24
24
Æ max. de l'outil (mm)
63
63
125
120
Longueur max. de l'outil (mm)
200
200
240
300
Poids max. de l'outil (kg)
3
3
7
7
Changement d'outil à outil (s)
1
1.5
2
2.5
Autres données
Poids de la machine (kg)
2180
2200
5000
7000
Dimensions de la machineL x L x H (mm)Comprenant:Réservoir de liquide de refroidissement et contrôleur.
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Pression d'air min/max (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Capacité du réservoir de liquide de refroidissement (Litres)
80
80
130
240
