Petite machine CNC SYIL X7

Petit format, grands avantages

Déplacements des axes : 400×300×380 mm
| Changeur d’outils automatique à 12 positions (type parapluie)
| Broche BT30 à 12 000 tr/min
| Bâti en fonte minérale SCHNEEBERGER

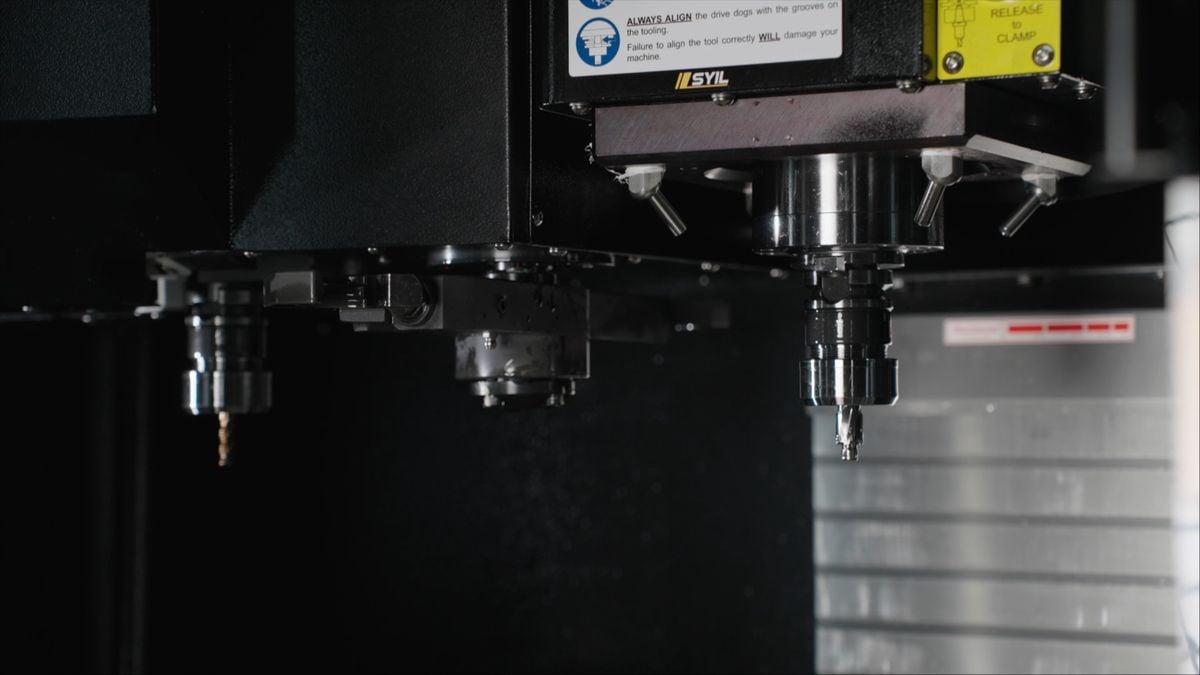

Tableau

Taille du tableau :

700x300 mm Fentes en T (nombre x taille x distance : 3 x 14 x 100 mm)

Max. Charge de la table :

150 kg

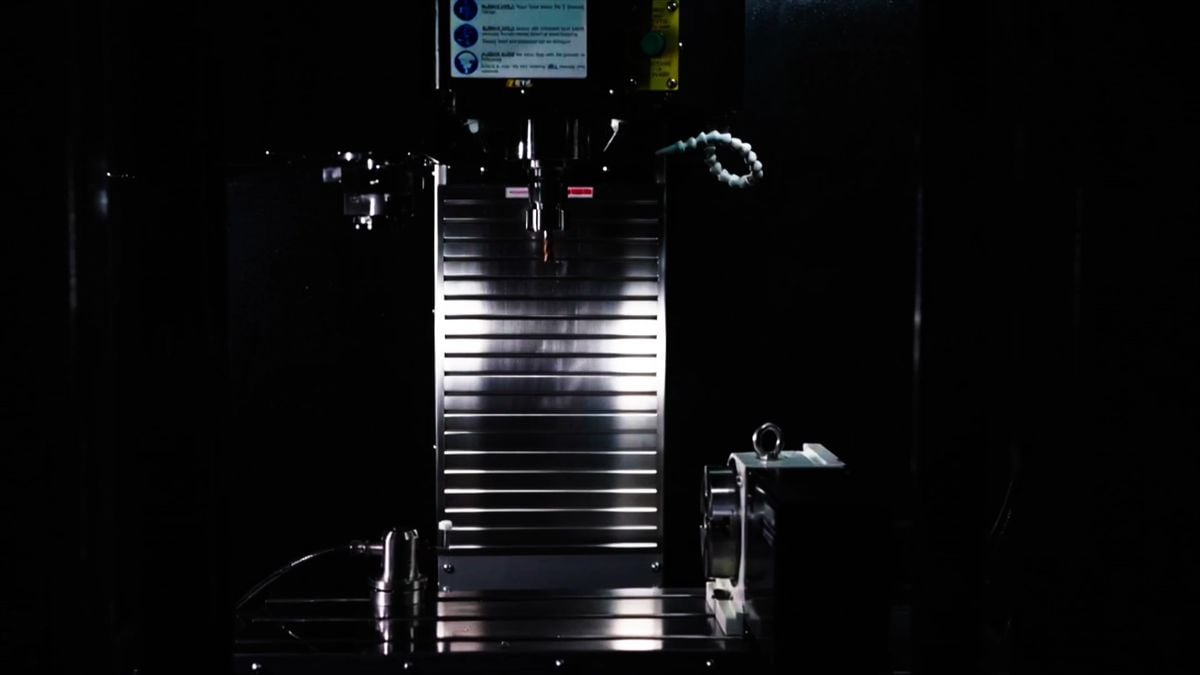

Voyage

Déplacement X :

400 mm

Déplacement en Y :

300 mm

Déplacement Z :

380 mm

Distance entre l'extrémité de la broche et le plateau de table :

150-530 mm

Distance entre la broche et la surface de la colonne :

358 mm

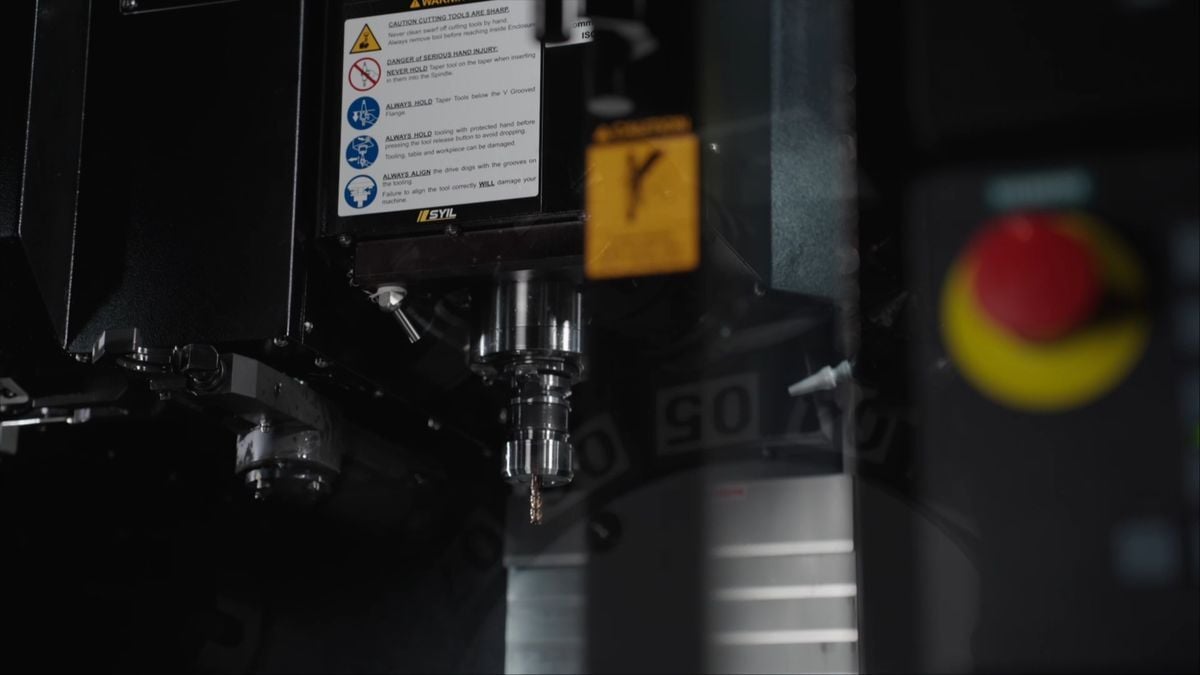

Broche

Nez de broche :

BT30

Vitesses de broche :

12 000 tr/min

Mécanisme de transmission :

Courroie

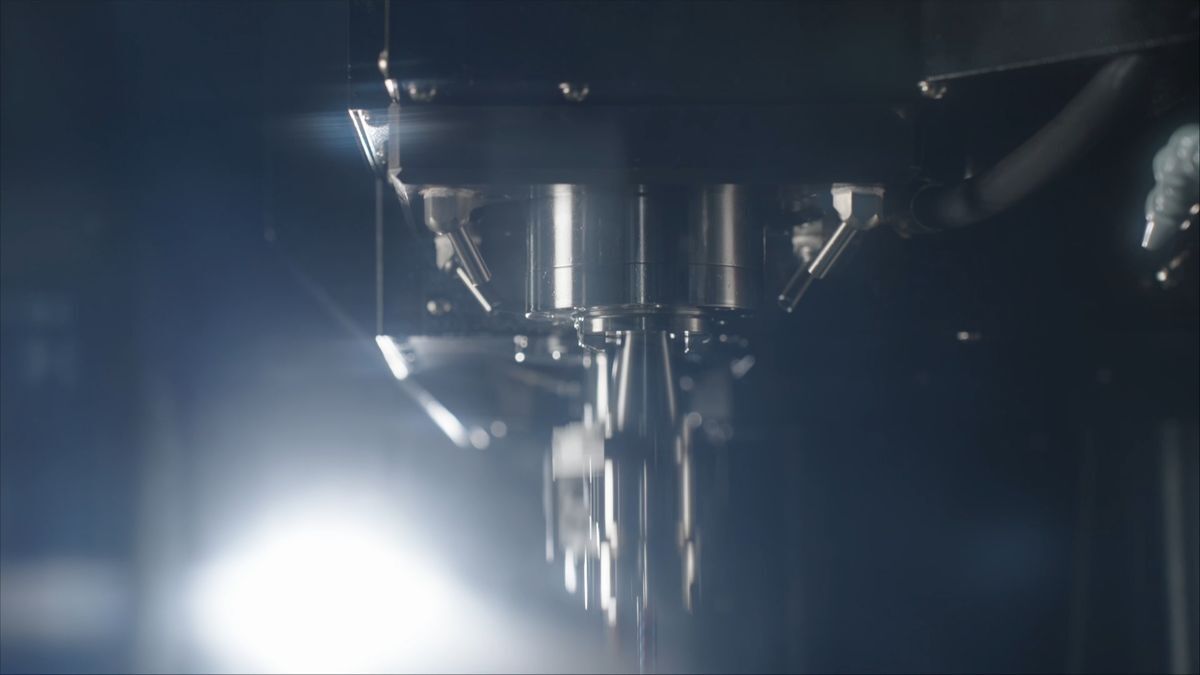

Alimentation

Avance de coupe :

10 000 mm/min

Traversée rapide :

30 000 mm/min

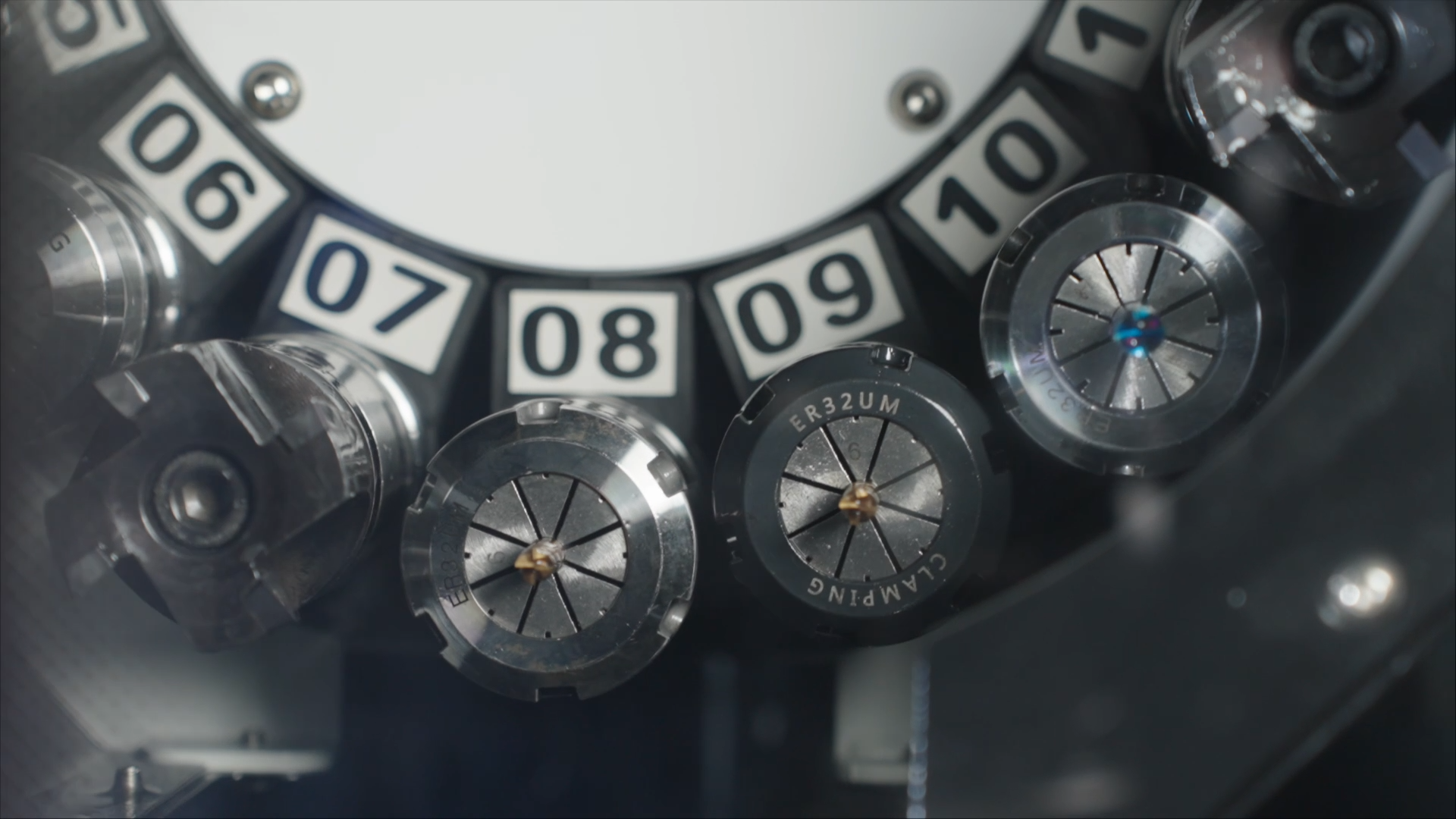

Changeur d'outils automatique

Type d'outil :

Type de parapluie

Capacité de stockage des outils :

12 pièces

Max. Diamètre de l'outil :

63 mm

Max. Longueur de l'outil :

200 mm

Max. Poids de l'outil :

3 kg

Outil à outil :

1,5 s

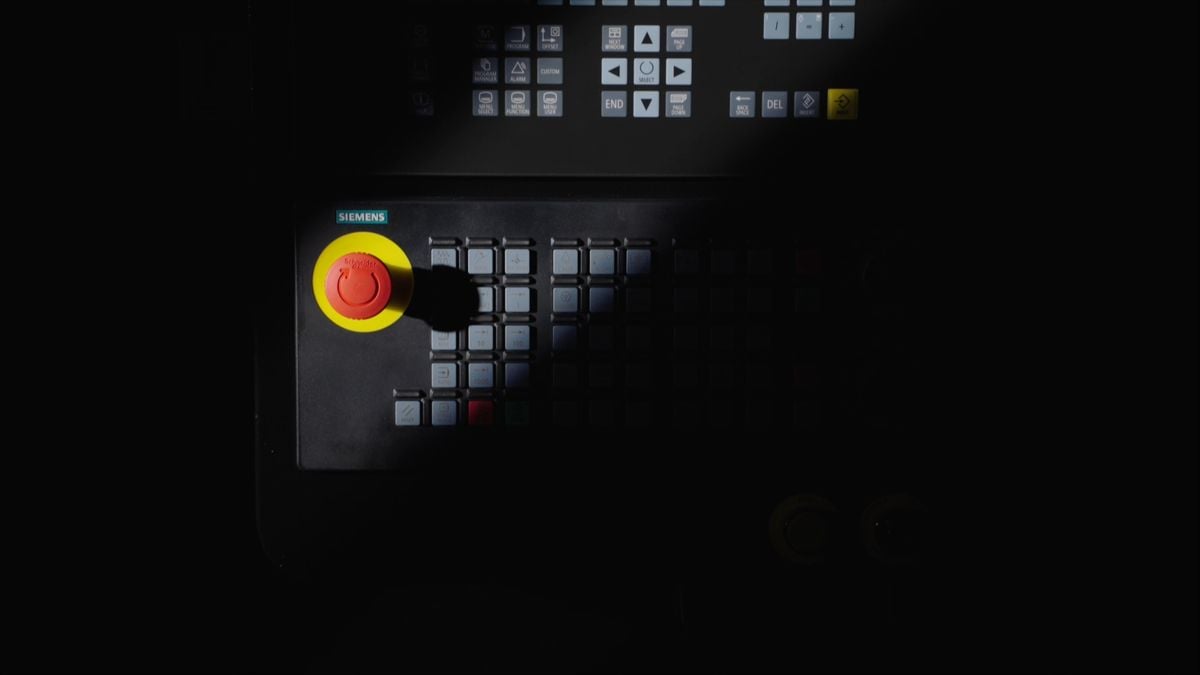

Pouvoir Siemens 828

Sortie moteur de broche (Rate/Max) :

7,5/11kW

Moteurs d'entraînement (X, Y, Z) :

1,1/2,2/2,2 kW

Source d'alimentation :

AC380V/triphasé

Puissance :

14kVA

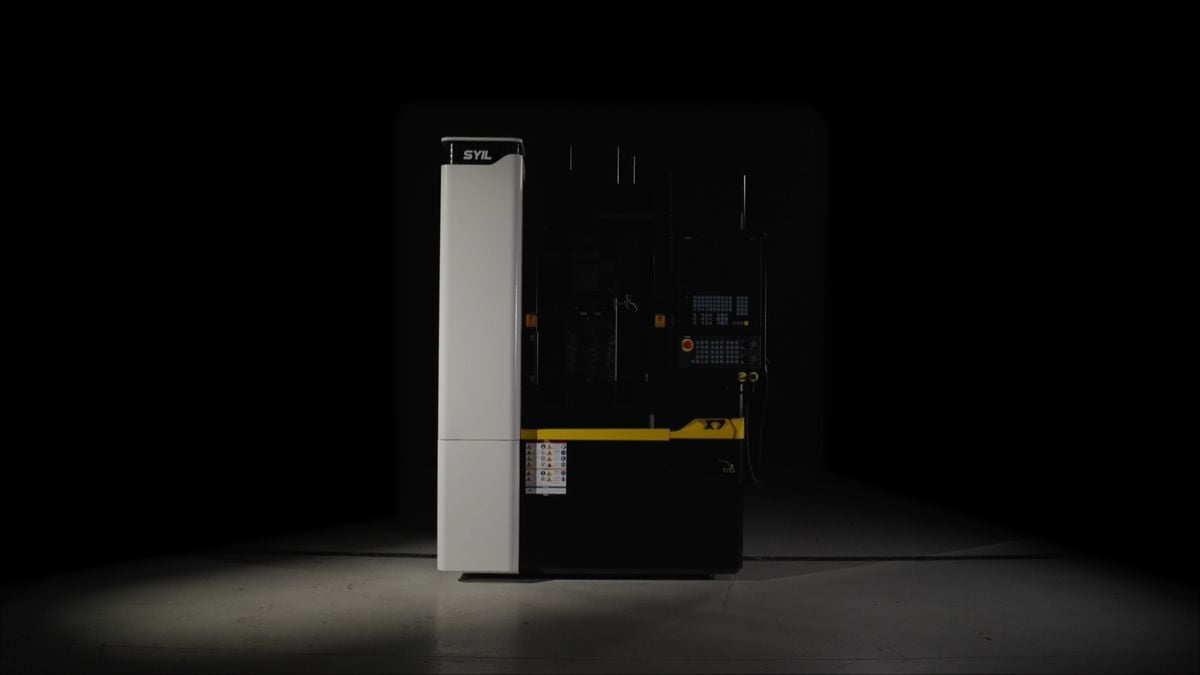

Taille et poids de la machine

aille du sol (longueur*largeur*hauteur) :

1800×1600×2250 mm

W:

2200 kg

Spécifications techniques du SYIL X7

Améliorez votre productivité avec cette petite fraiseuse CNC

SYIL x Siemens SINUMERIK

Le SYIL X7 est équipé de série du système de commande Siemens SINUMERIK 828D. Avec ses performances CNC uniques, le SINUMERIK 828D établit de nouvelles normes de productivité en matière de fraisage sur les machines SYIL. Avec les nouveaux entraînements SINAMICS et les moteurs de commande de mouvement SIMOTICS, le SINUMERIK 828D est désormais encore plus performant. L'architecture matérielle robuste et les algorithmes de commande intelligents, associés à la technologie de motorisation et d'entraînement de haute qualité, garantissent une dynamique et une précision maximales lors de l'usinage.

SYIL X7

Alimenté par les meilleurs composants intégrés

Meilleur rapport qualité/prix dans sa catégorie

La petite machine CNC SYIL X7 offre une empreinte réduite avec une rapidité sans précédent. Elle fournit des capacités CNC complètes dans un espace compact, garantissant une qualité de traitement élevée. De plus, cette fraiseuse CNC efficacement compétente est proposée à un prix abordable. Grâce à son excellente compétitivité et ses taux de rentabilité élevés, elle est le choix idéal pour toutes les coupes CNC à faible coût unitaire.

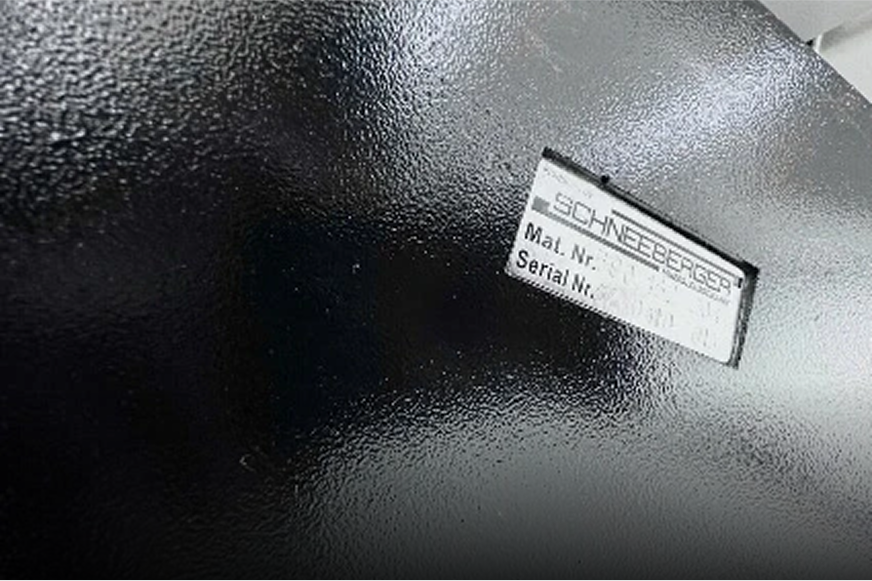

Schneeberger

Châssis de machine en fonte minérale

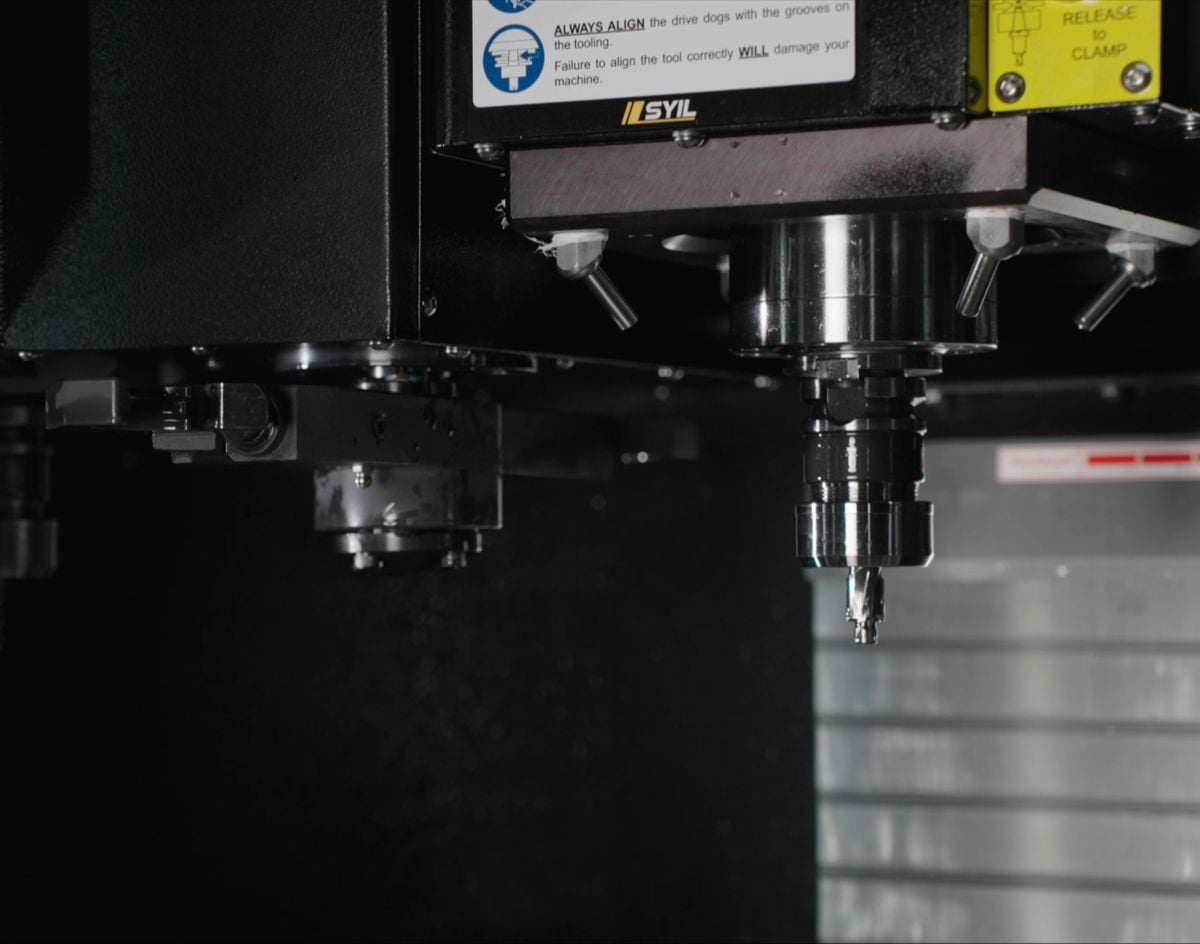

THK

Vis à billes et guides linéaires de haute précision

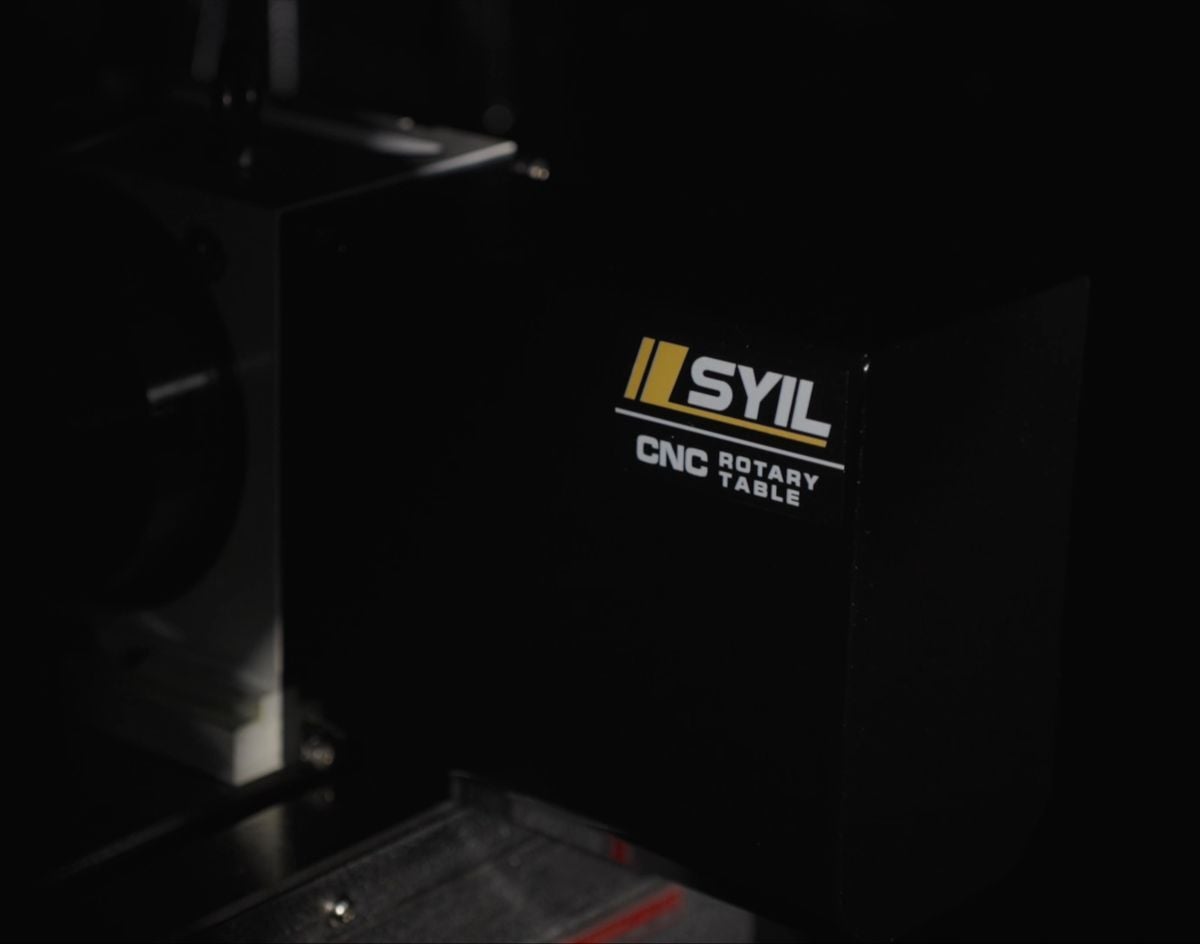

4ème axe

Ajoutez un 4ème axe à votre centre d'usinage 3 axes

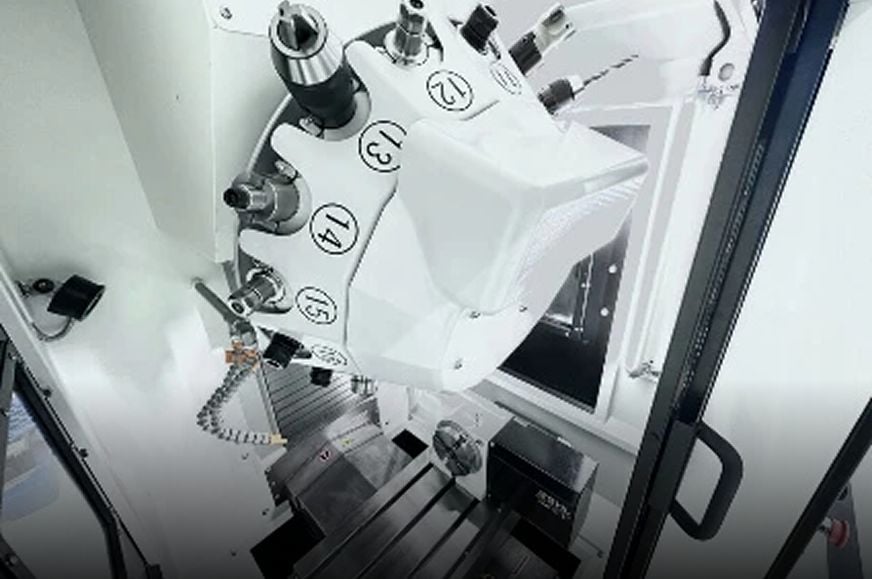

Changeur d'outil servo haute vitesse

16 positions BT30

SYIL X7 Options

Discover the versatile SYIL X7 mini mill, perfect for hobbyists and professionals. Compact design, high precision, and affordable pricing.

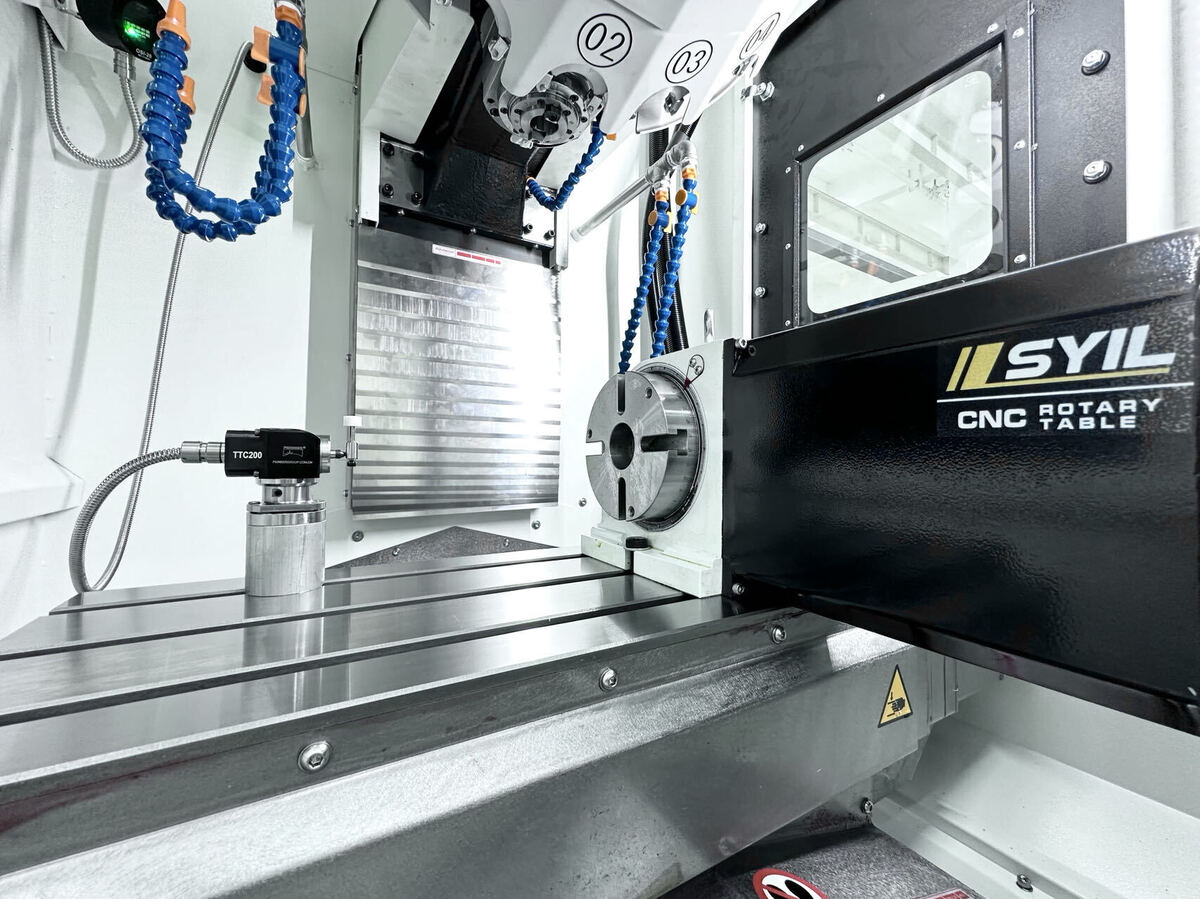

4th Axis NC Rotary Table

125mm.

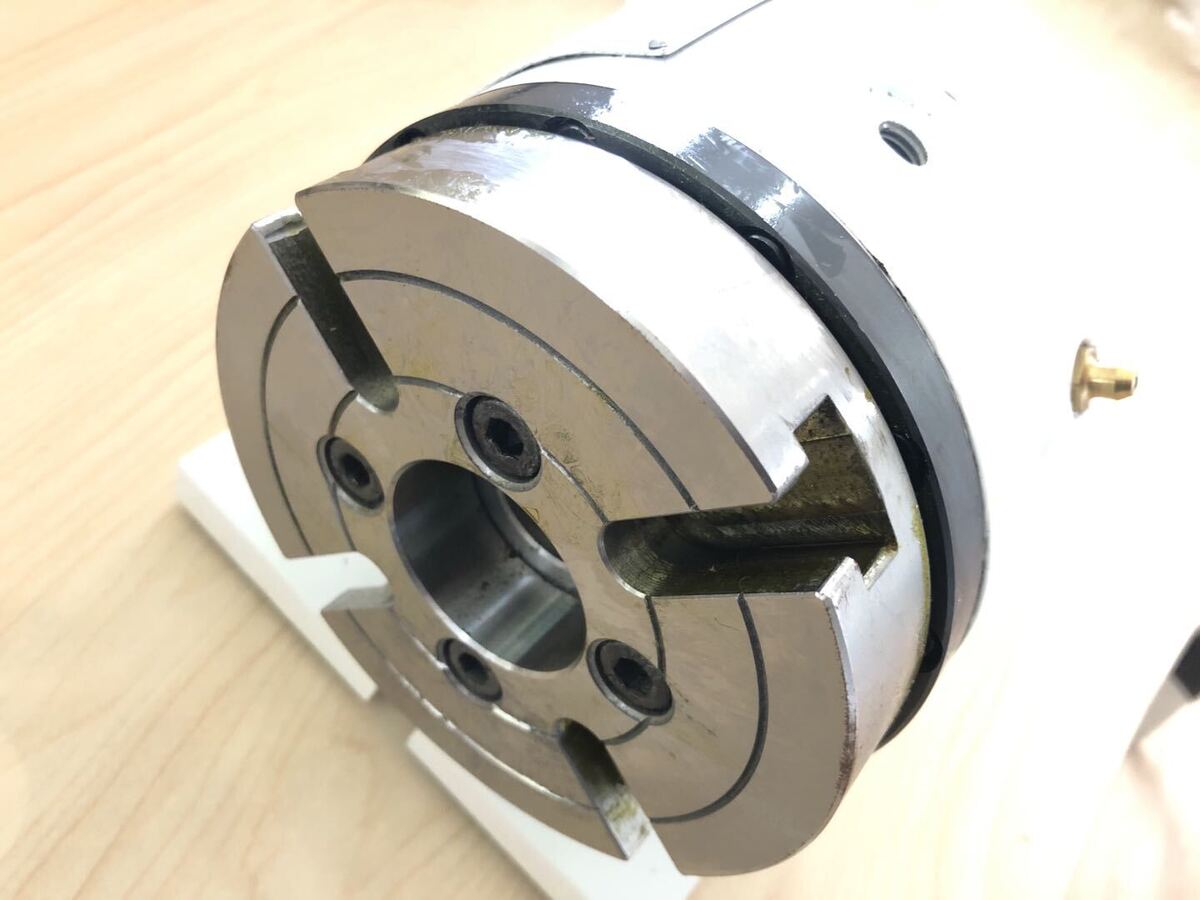

Tail Stock

for 125mm NC Rotary Table.

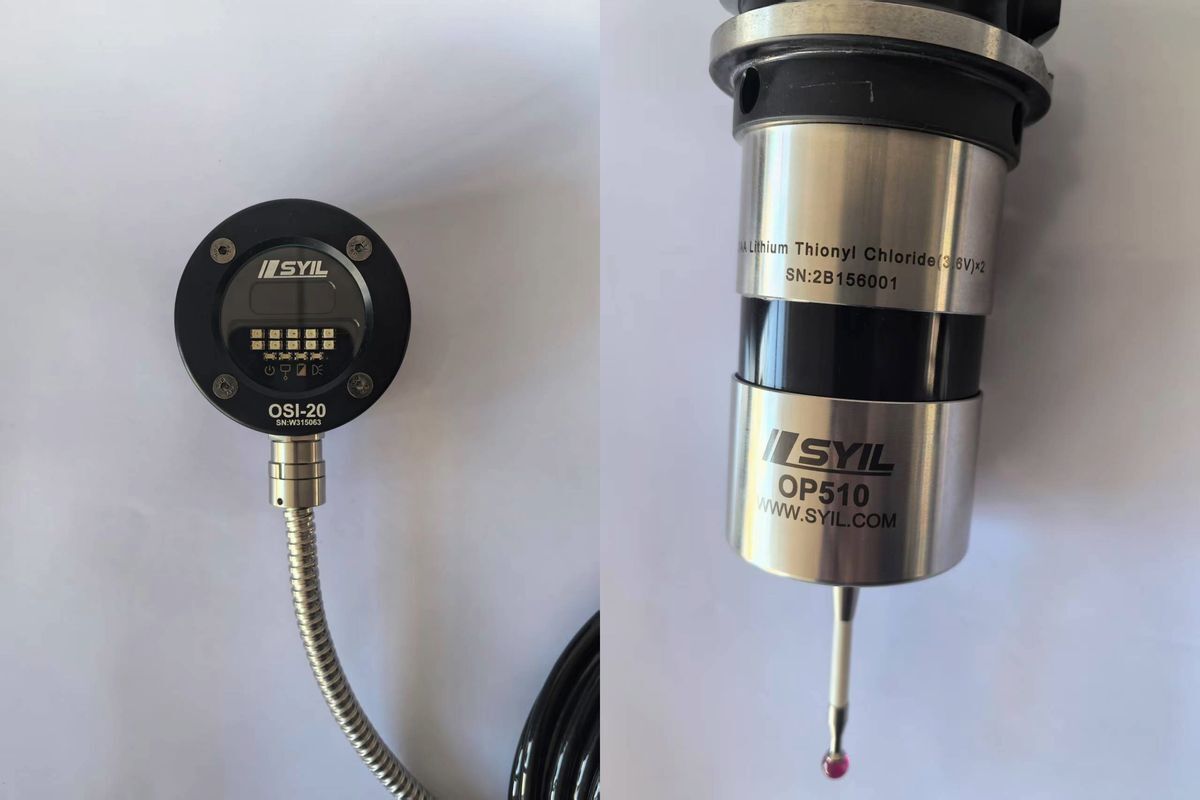

Probe System

Wireless type.

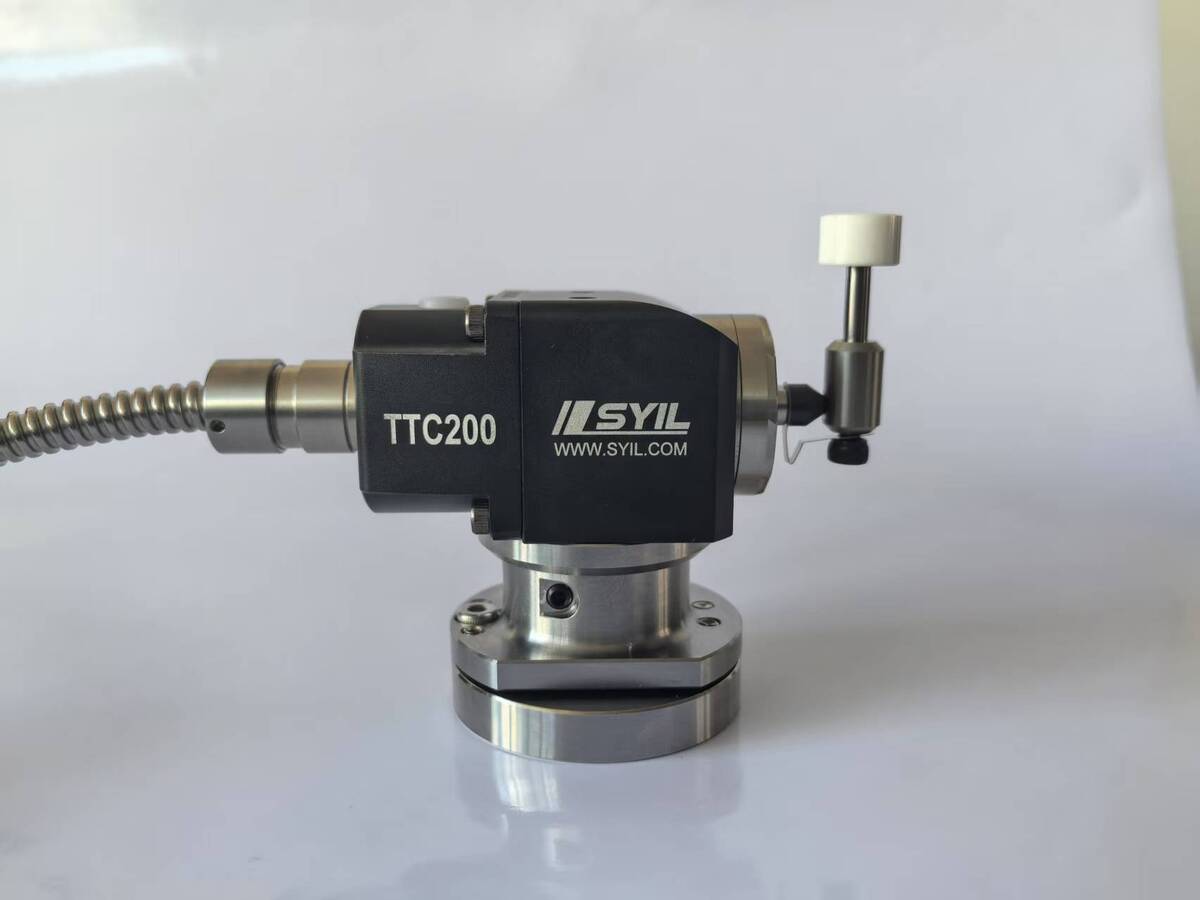

Tool Setter

Cable type TTC200.

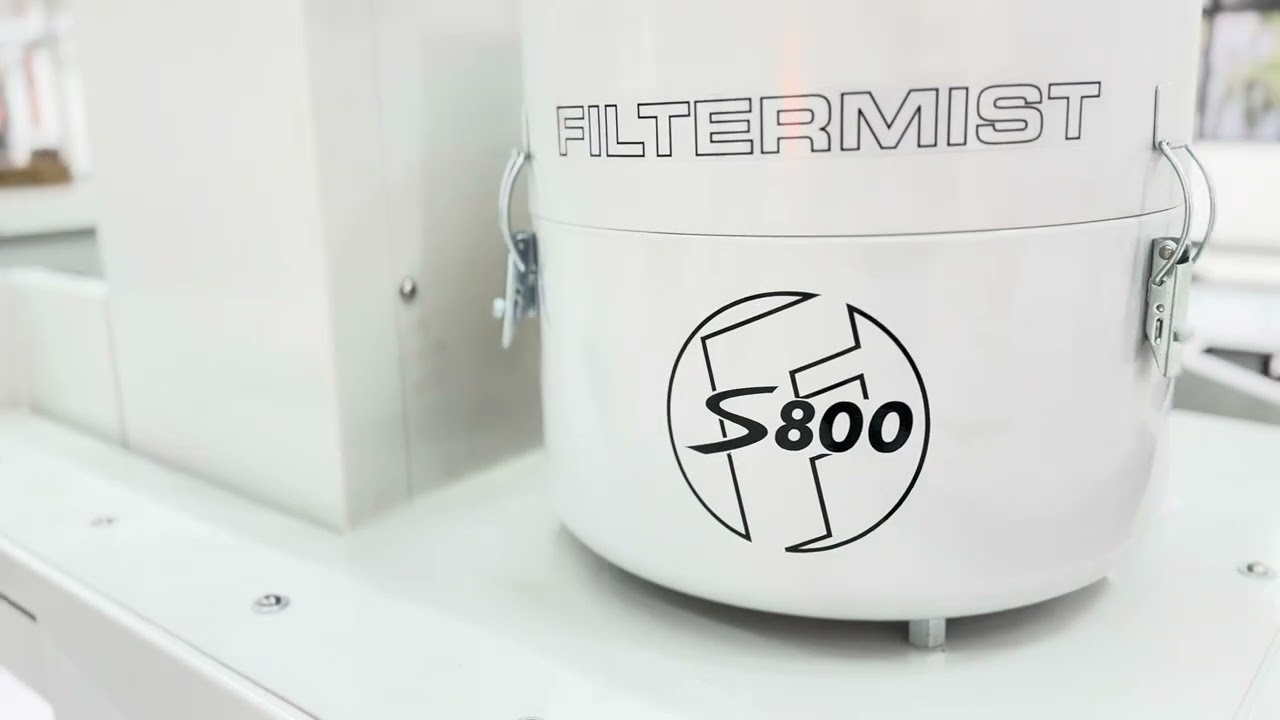

Filtermist

S800.

Spécifications techniques

logo
X5
X7
X9
X11
Courses et distances
Axe X (mm)
300
400
760
1000
Axe Y (mm)
260
300
500
500
Axe Z (mm)
300
380
500
500
Distance entre le nez de la broche et a table
150-450
150-530
100-600
110-610
Distance entre la broche et la colonne
330
358
530
650
Tableau
Dimensions de la table (mm)
560×260
700×300
860×500
1050×550
Charge admissible sur la table (kg)
150
150
500
600
Rainures en ”T” (Nb x larg x espacement)( (en mm)
Rainures en T 3×14×80
Rainures en T 3×14×100
Rainures en T 18×5×100
Rainures en T 18×5×90
Broche
Type de broche
BT30
BT30
BT40
BT40
Transmission Moteur / Broche
Direct
Courroie
Courroie
Courroie
Vitesse de rotation max. de la broche (tr/min)
20,000
12,000
10,000
10,000
Avances
Avance rapide (mm / min)
30,000
30,000
30,000
30,000
Avance de travail (mm / min)
10,000
10,000
10,000
10,000
Changeur d'outils automatique
Type
Parapluie
Parapluie
Bras
Bras
Taille des porte-outils
BT30
BT30
BT40
BT40
Capacité de stockage des outils
16
12
24
24
Æ max. de l'outil (mm)
63
63
125
120
Longueur max. de l'outil (mm)
200
200
240
300
Poids max. de l'outil (kg)
3
3
7
7
Changement d'outil à outil (s)
1
1.5
2
2.5
Autres données
Poids de la machine (kg)
2180
2200
5000
7000
Dimensions de la machineL x L x H (mm)Comprenant:Réservoir de liquide de refroidissement et contrôleur.
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Pression d'air min/max (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Capacité du réservoir de liquide de refroidissement (Litres)
80
80
130
240
