Tour CNC SYIL L4

Tour pour pièces de grandes dimensions

Mandrin hydraulique 250 mm
Capacité de charge 75 mm
Longueur maximale 800 mm
Tourelle porte-outils motorisés 12 postes (BMT65, 5000 tr/min)
Broche 34 CV 3500 tr/min
Poupée mobile hydraulique
Guidages linéaires THK
Moulage massif

Demander un devis

Processing Capacity

Chuck size:

10 inches

Max. swing diameter over bed:

ø630 mm

Max. swing diameter over carriage:

ø330 mm

Max. workpiece length:

800 mm (1100 mm/ 1500mm)

Max. workpiece diameter:

ø520 mm

Spindle

Max. speed:

3500 rpm

Spindle nose:

A2-8

Spindle bore diameter:

ø91 mm

Through spindle bore diameter:

ø75 mm

Spindle power:

15 kW

Tool Holder

Type:

Servo Turret

Tools:

12

Min. Tool to Tool:

0.2 s

Max. Tool to Tool:

0.5 s

Max tool shank size:

25x25 mm

Max tool shank diameter:

ø40 mm

Max. Live Tooling Speed:

5000 rpm

Live Tooling Model:

BMT55

Travels

X Rapid traverse:

30 m/min

Z Rapid traverse:

30 m/min

X Travels:

260+10 mm

Z Travels:

850mm (1150 mm/ 1550 mm)

Tail Stock

Tail Stock Rapid Traverse:

10 m/min

Sleeve taper:

MT5

Accuracy

Finish turning cylindrical accuracy:

IT6

Finish turning parts surface:

Ra0.4-1.6

Finished turning parts roundness:

≤0.003 mm

Position accuracy (X):

0.005 mm

Position accuracy (Z):

0.008 mm

Repeat accuracy (X):

0.002 mm

Repeat accuracy (Z):

0.004 mm

Dimensions and Weight

Dimensions (LxWxH):

2500 x 1720 x 1740 mm

Weight:

6200 kg / 6800 kg / 7220 kg

SYIL L4

Idéal pour les environnements à haut volume et à forte production.

Demander un devis

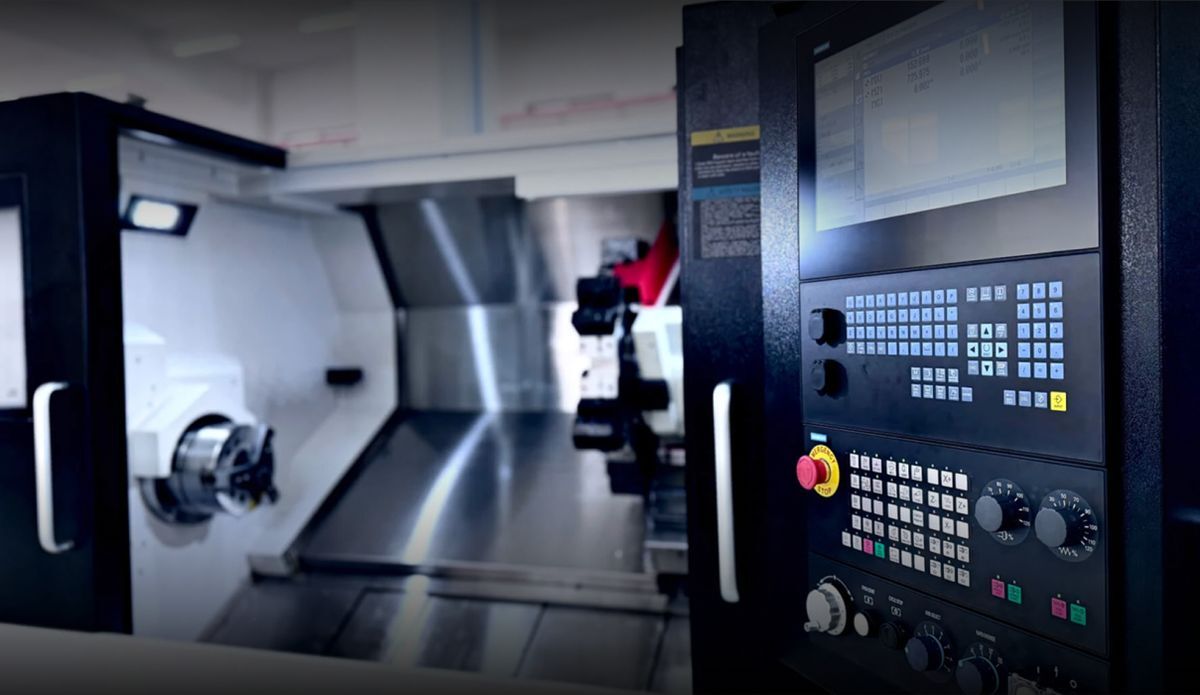

SYIL L Siemens SINUMERIK

Le SYIL L4 est équipé de série de la commande Siemens SINUMERIK 828D. Grâce à ses performances CNC uniques, la commande SINUMERIK 828D établit des normes de productivité pour le fraisage sur les machines SYIL. Grâce aux nouveaux variateurs SINAMICS et aux moteurs Motion Control SIMOTICS, la SINUMERIK 828D est désormais encore plus productive. L'architecture matérielle robuste et les algorithmes de commande intelligents, associés à une technologie de variateur et de moteur de haute qualité, garantissent une dynamique et une précision maximales lors de l'usinage.

Obtenir les tarifs

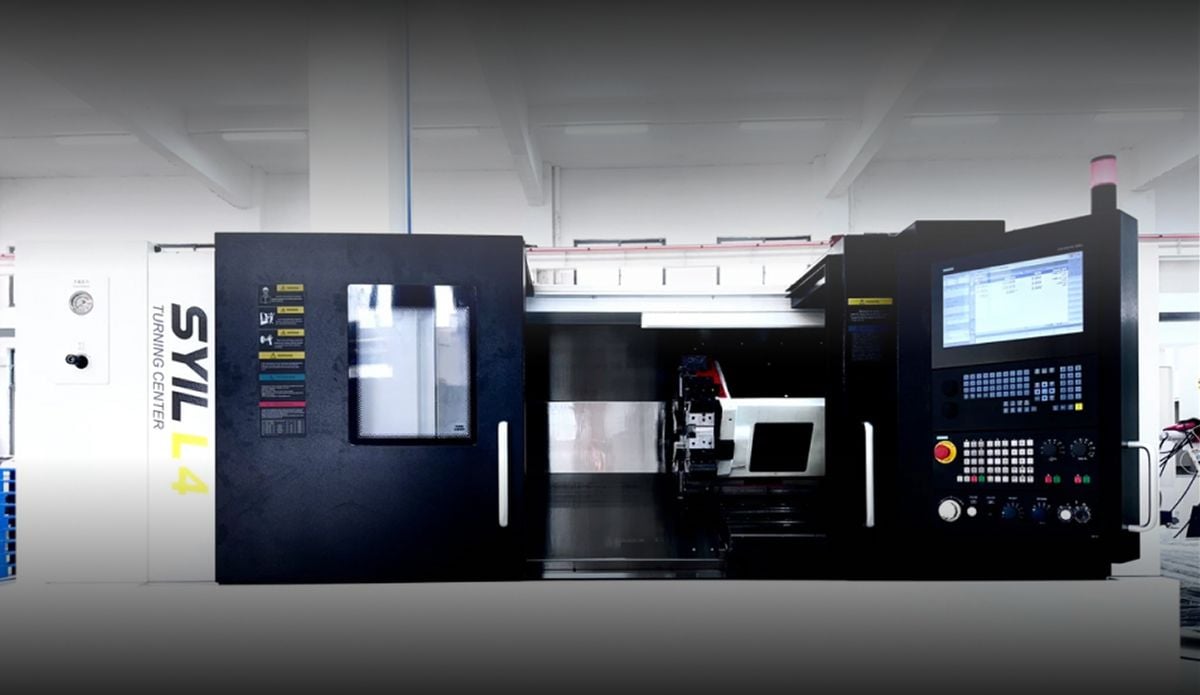

SYIL L4

Les centres de tournage hautes performances SYIL série L sont conçus pour offrir une flexibilité de réglage inégalée, une rigidité extrême et une stabilité thermique exceptionnelle. Ces machines sont leaders du secteur en termes de rapport performances/prix, offrant un rapport qualité-prix imbattable dans leur catégorie.

Caractéristiques principales du SYIL L4

Centre de tournage SYIL L4 : usinage CNC haute performance de grandes pièces.

THK

Vis à billes et guides linéaires de haute précision

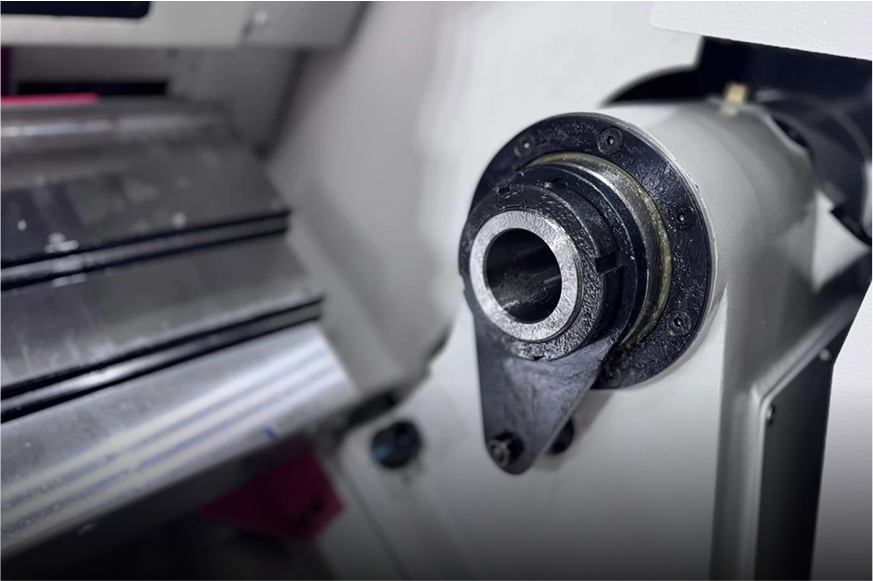

Unité de broche servo haute vitesse

Vitesse de broche maximale : 4 500 tr/min

Options SYIL L4

Découvrez la mini-fraiseuse polyvalente SYIL L4, idéale pour les amateurs et les professionnels. Design compact, haute précision et prix abordable.

Obtenir les prix

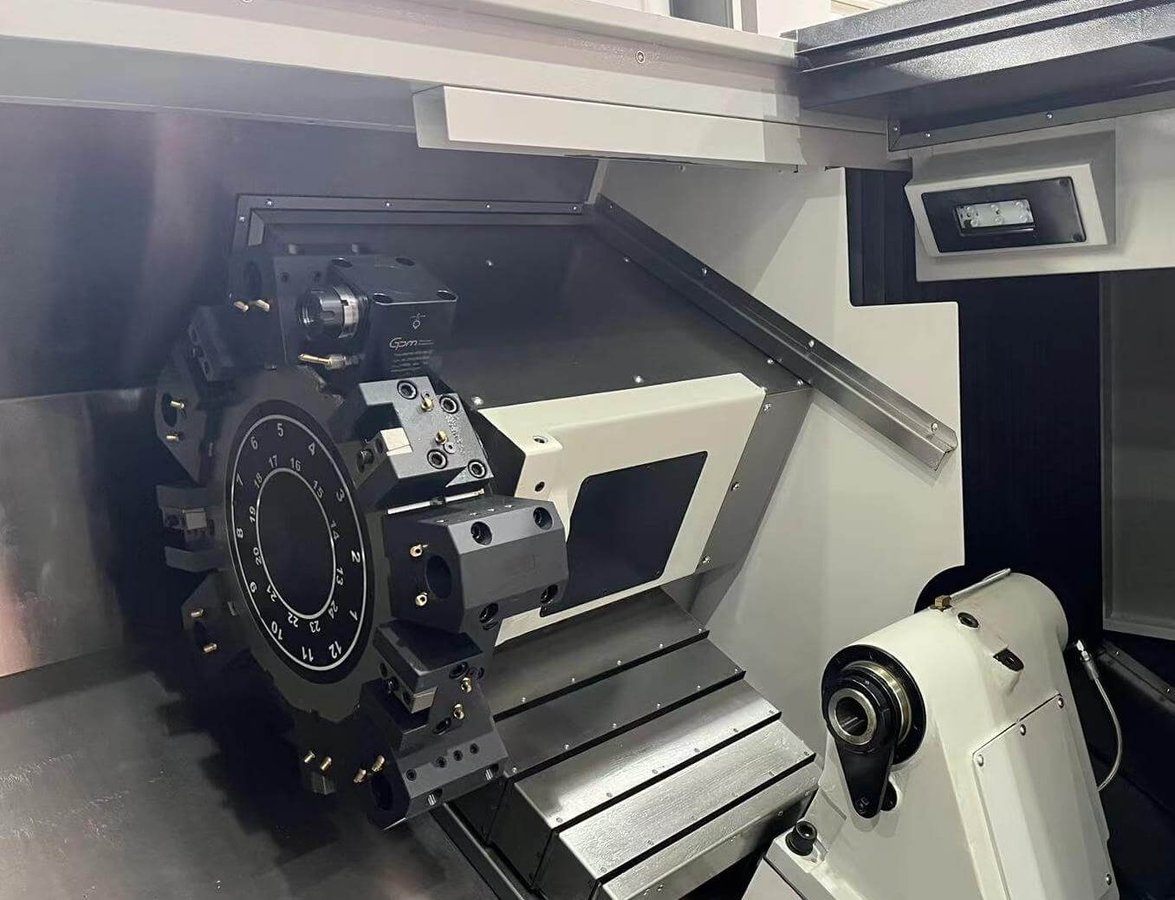

Tourelle motorisée

BMT65.

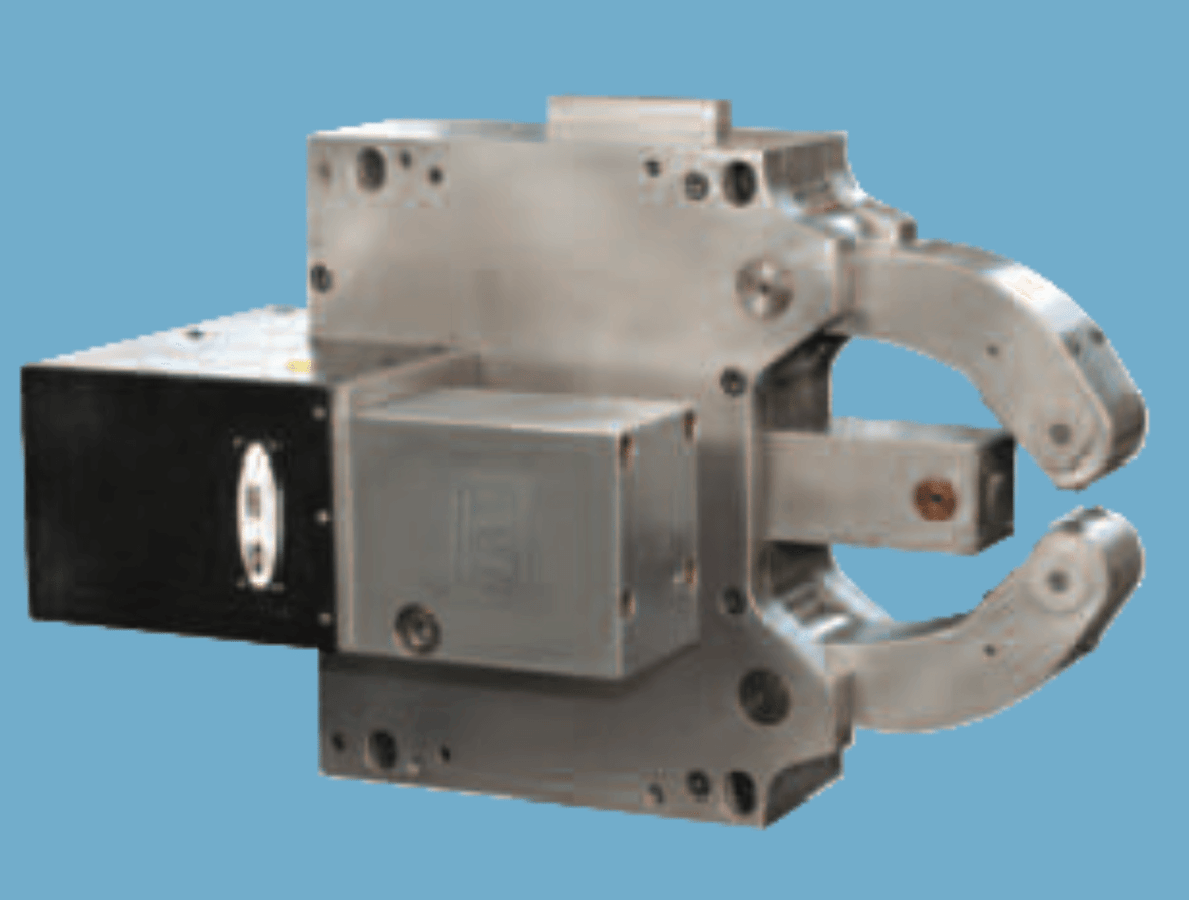

Colonne centrale

Stable.

Spécifications techniques

logo
L2
L3
L4
Capacité de d’usinage
Taille du mandrin (")
8
8
10
Æ max. au-dessus du banc (mm)
ø510
ø550
ø630
Æ de tournage max.au-dessus du chariot (mm)
ø260
ø290/ø200
ø330
Longueur maximale d’usinage (mm)
300
500/530/450
800/1100/1500
Æ max. de la pièce (mm)
ø380
ø380
ø520
Broche
Vitesse maximale (tr/min)
4000
4000
3500
Nez de broche
A2-6
A2-6
A2-8
Æ d’alésage de la broche (mm)
ø66
ø63
ø91
Passage en barre (mm)
ø52
ø52
ø75
Puissance de broche (kW)
11
11
15
Indexation de l'axe C (°)
---
0.001
---
Contre-broche
Chuck size
---
6
---
Vitesse de rotation max(tr/min)
---
1750/6000
---
Nez de broche
---
A2-5
---
Æ d’alésage de la broche (mm)
---
ø56
---
Æ passage en barre(mm)
---
ø45
---
Puissance de la broche (kW)
---
11
---
Entre pointe (m)
---
530
---
Trajet rapide (m/min)
---
30
---
Déplacement
Avance rapide sur X (m/min)
30
30
30
Avance rapide sur Z (m/min)
30
30
30
Avance rapide axe Y (m/min)
---
15
---
Course en X (mm)
200
190+10
260+10
Course en Z (mm)
360
550 (490+-50)
850/1150/1550
Porte-outils
Type
Tourelle d'asservissement
Tourelle de puissance
Tourelle d'asservissement
Outils
8/12
12
12
Taille de la queue de l'outil (mm)
25x25
25x25
25x25
Diamètre de la queue de l'outil (mm)
ø40
ø40
ø40
Minimum d'outil à outil (s)
0.28
0.2
0.2
Maximum Outil à outil (s)
0.4
0.5
0.5
Vitesse de rotation maximale de l'outil (tr/min)
---
5000
5000
Modèle d'outil vivant
---
BMT55
BMT55
Crosse de queue
Trajets de la queue au morceau (mm)
---
465/500
---
Traverse rapide de la queue (m/min)
---
30
10
Conicité de la douille
---
MT4
MT5
Précision
Tournage de finition précision cylindrique
IT6
IT6
IT6
Finition de la surface des pièces tournées
Ra 0,4-1,6
Ra 0,4-1,6
Ra 0,4-1,6
Circularité des pièces tournées finies (mm)
≤0.003
≤0.003
≤0.003
Précision de la position Ｘ (mm)
0.005
0.005
0.005
Précision de la position Ｚ (mm)
0.008
0.008
0.008
Précision de répétition Ｘ (mm)
0.002
0.002
0.002
Précision de répétition Ｚ (mm)
0.004
0.004
0.004
Autres données
Poids de la machine (kg)
3050
4000
6200/6800/7220
machine
1775x1600x1690
2500x1720x1740
(3522/3872/3992) X 1982 X 1772
L x L x H (mm)
---
---
---
avec axe Y (mm)
---
2680x1750x1850
---
avec contre-broche (mm)
---
2680x1750x1850
---
