SYIL X5 Mini Fraiseuse CNC

Machine CNC économisant de l'espace et de l'argent

Courses d'axe 300x260x300 mm
16-pocket servo automatic tool changer
Changeur d'outils servo haute vitesse 16 ATC
Broche BT30 à couplage direct de 20 000 tr/min
Lit en fonte minérale SCHNEEBERGER
Largeur d'un mètre pour les espaces étroits

Demander un devis

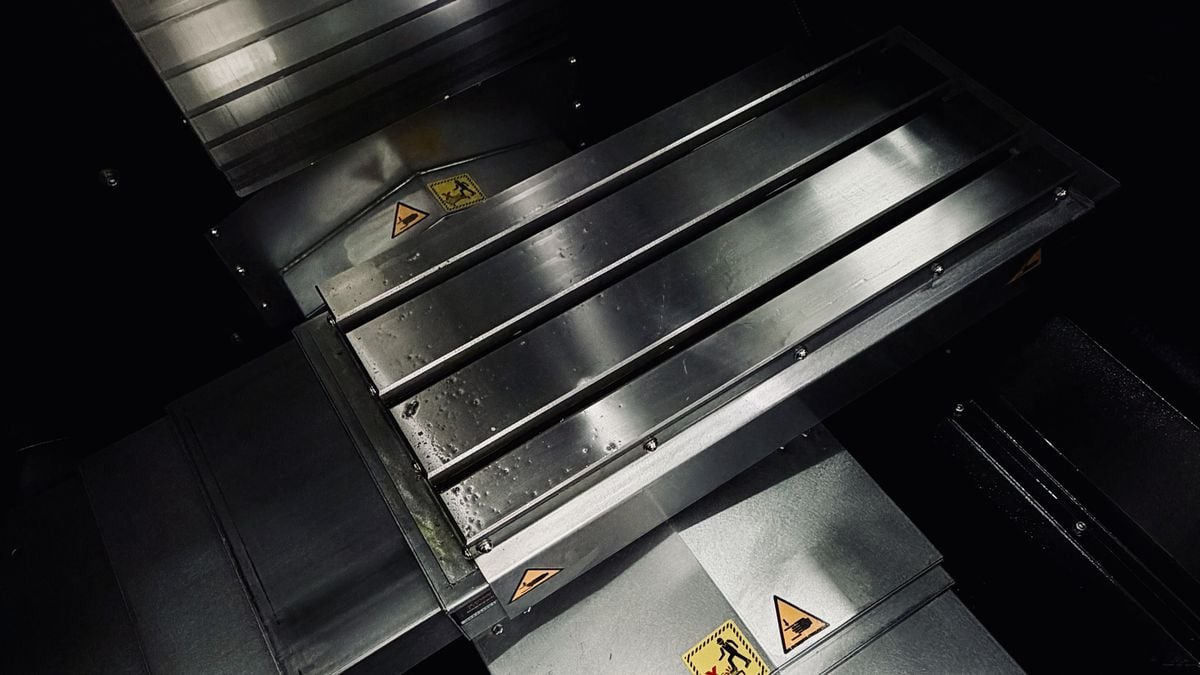

Tableau

Taille du tableau:

560x260 mm

Fentes en T (nombre x taille x distance) :

3 x 14 x 80 mm

Max. Charge de la table :

150 kg

Voyage

Déplacement X :

300 mm

Déplacement en Y :

260 mm

Course Z :

300 mm

Distance entre l'extrémité de la broche et le plateau de table :

150-450 mm

Distance entre la broche et la surface de la colonne :

330 mm

Broche

Nez de broche :

BT30

Vitesses de broche :

20 000 tr/min

Mécanisme de transmission :

directe

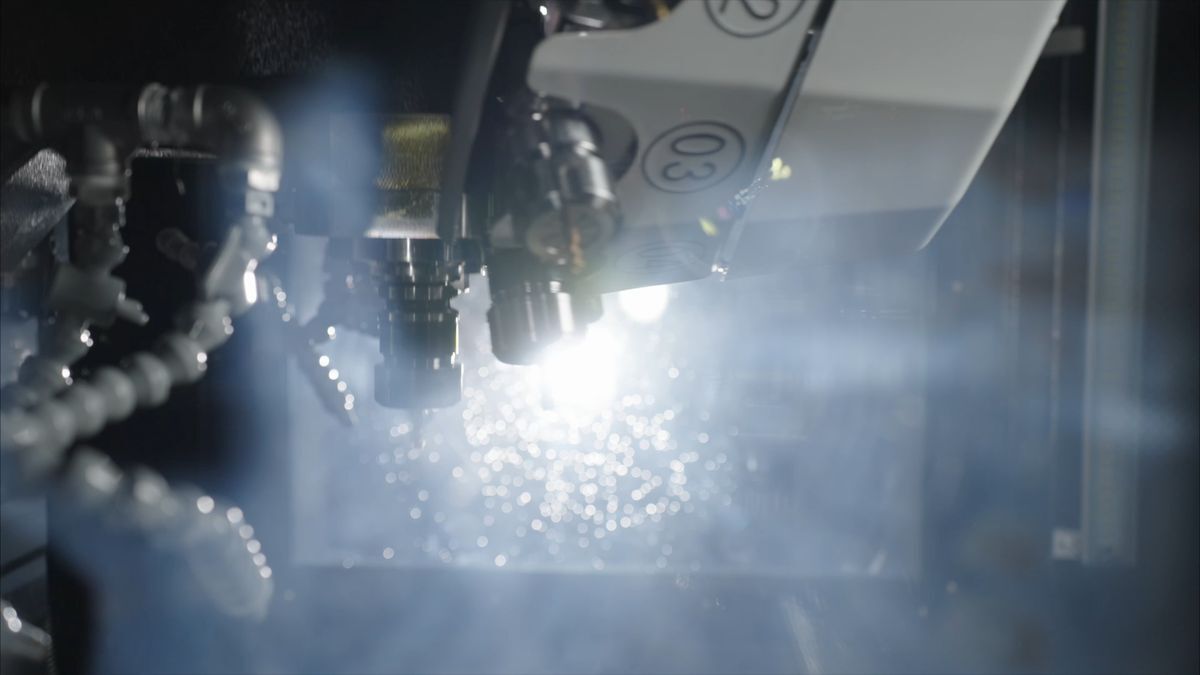

Alimentation

Avance de coupe :

10 000 mm/min

Traversée rapide :

30 000 mm/min

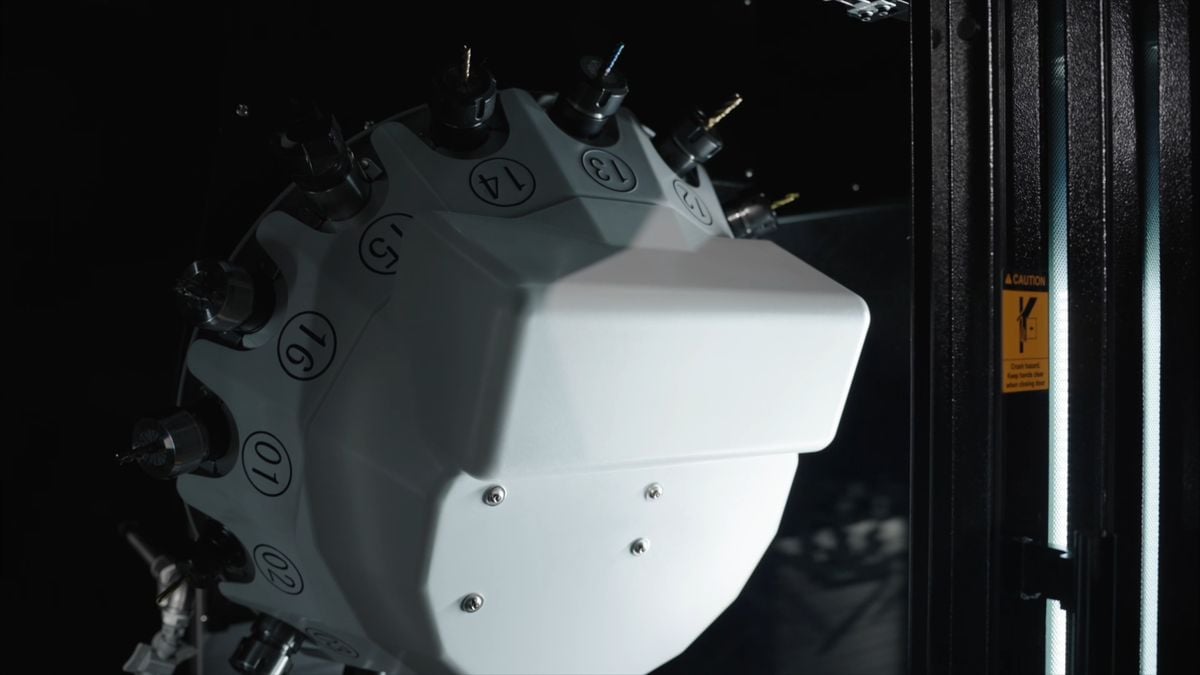

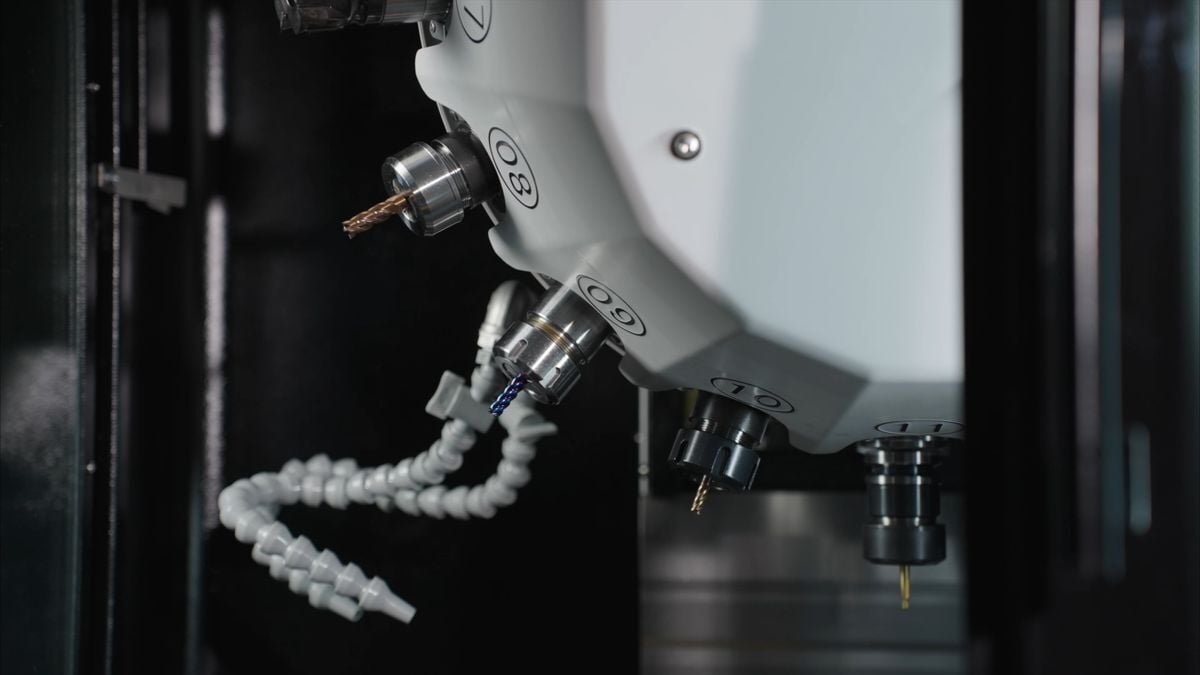

Changeur d'outils automatique

Type d'outil :

Type de roue

Capacité de stockage des outils :

16 pièces

Diamètre maximum de l'outil:

63 mm

Longueur maximale de l'outil :

200 mm

Poids maximum de l'outil :

3 kg

Outil à outil :

1 s

Pouvoir Syntec

Sortie du moteur de broche (taux/max):

5,5/7,5 kW

Moteurs d'entraînement (X, Y, Z) :

1/1,7/2,4 kW

Source d'alimentation :

AC380V/triphasé

Puissance :

12kVA

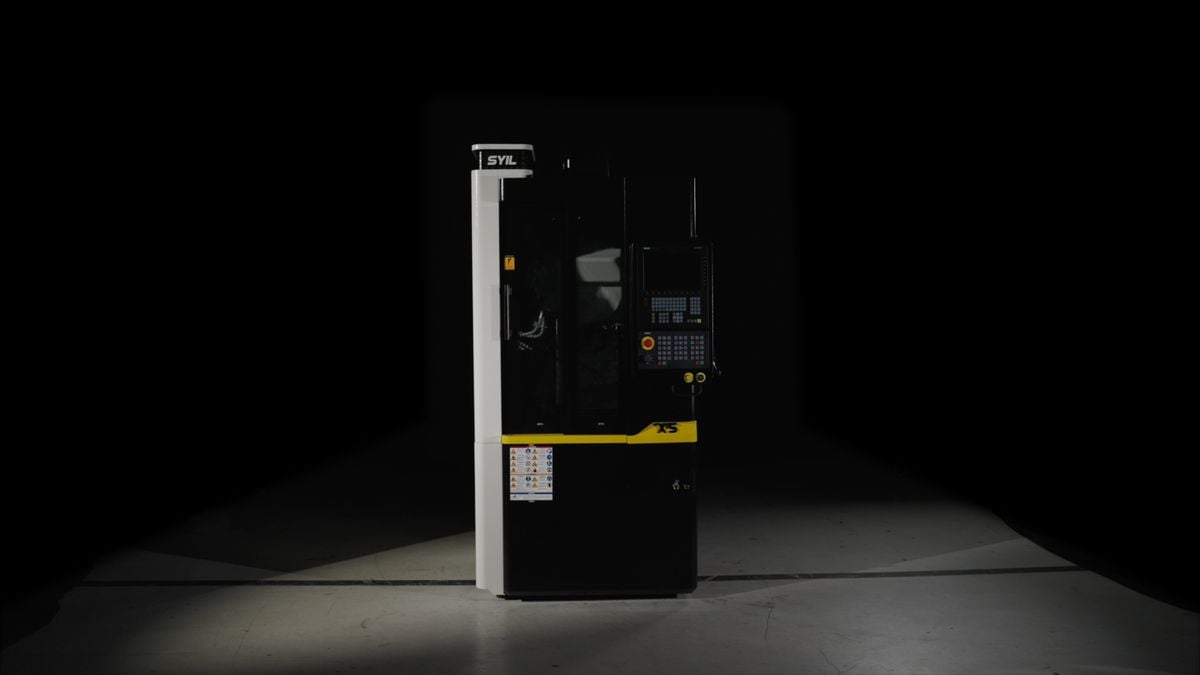

Taille et poids de la machine

Taille du sol (longueur*largeur*hauteur) :

2020×1000×2360 mm

GW :

2180 kg

Spécifications des forfaits SYIL X5

La mini fraiseuse SYIL X5 a une petite empreinte, un ensemble complet de capacités CNC et, le mieux de tout, elle est abordable.

Demander un devis

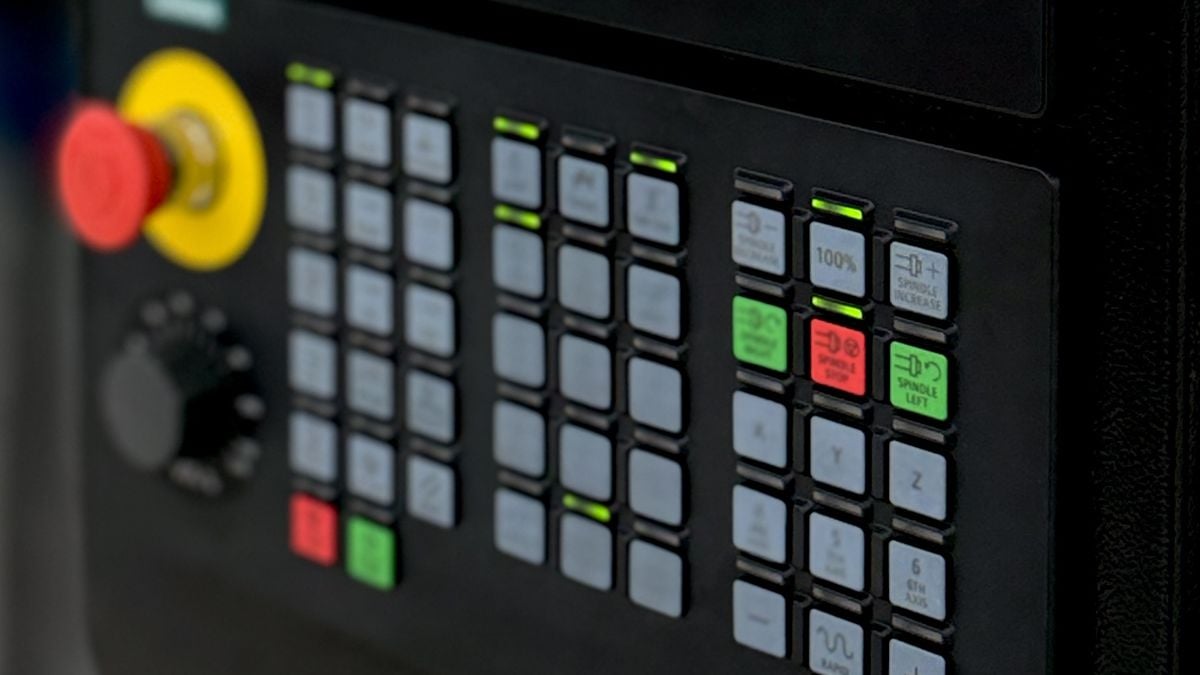

SYIL x Siemens SINUMERIK

La SYIL X5 est équipée en standard du système de contrôle Siemens SINUMERIK 828D. Avec ses performances CNC uniques, le contrôle SINUMERIK 828D fixe des normes de productivité en matière de fraisage sur les machines SYIL. Grâce aux nouveaux drives SINAMICS et moteurs de contrôle de mouvement SIMOTICS, le SINUMERIK 828D est encore plus productif. L'architecture matérielle robuste et les algorithmes de contrôle intelligents, associés à une technologie de drive et de moteur de haute qualité, assurent une dynamique et une précision maximales lors de l'usinage.

Obtenir les tarifs

Mini Machines CNC de SYIL

Découvrez la précision et la puissance dans un format compact

Économisant de l'Espace et de l'Argent

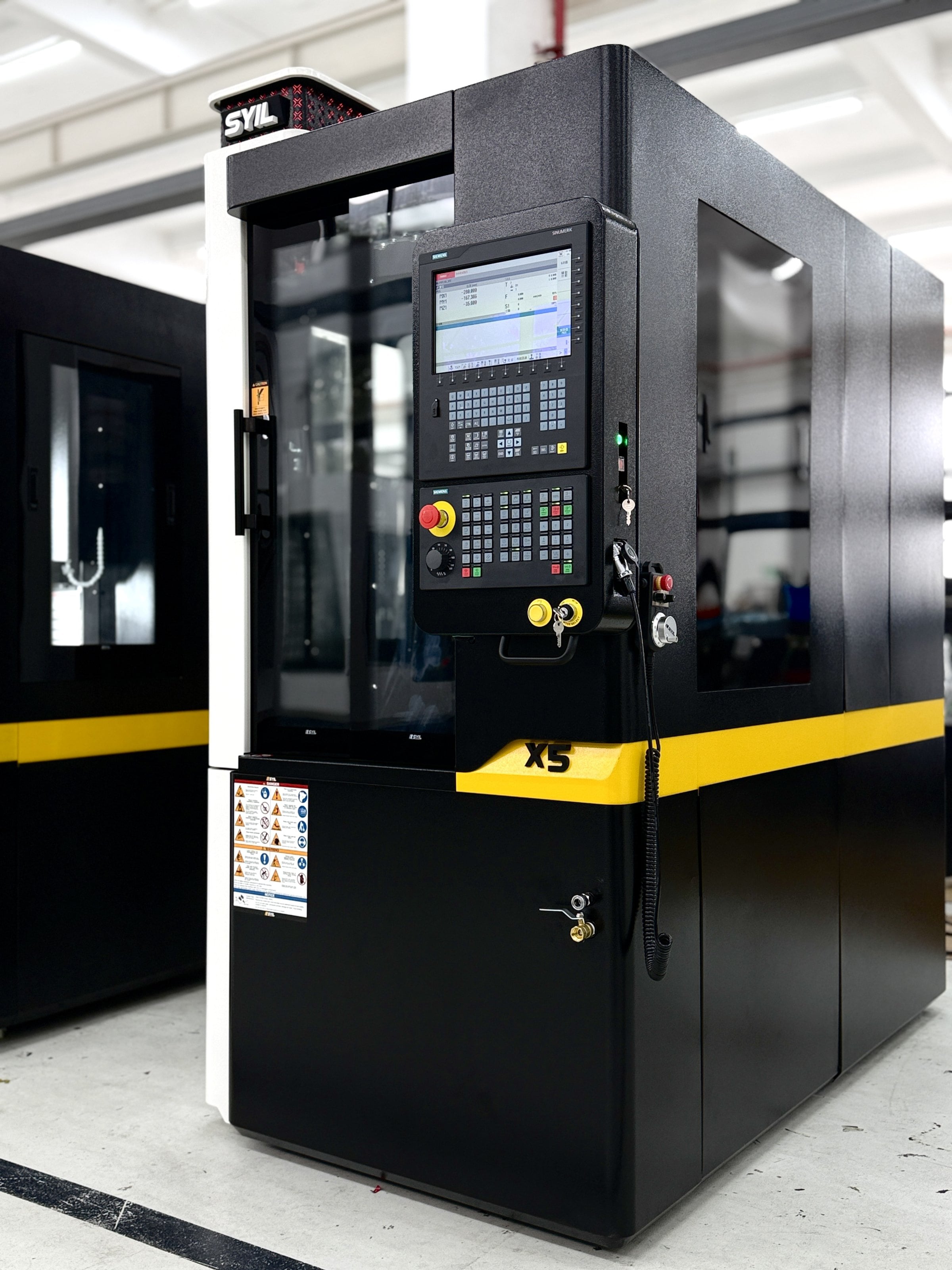

La SYIL X5 est un centre d'usinage à 3 axes offrant une précision maximale et des performances puissantes à un prix abordable. Vous pouvez facilement ajouter un 4e axe à votre X5.



Schneeberger

Cadre de machine en fonte minérale

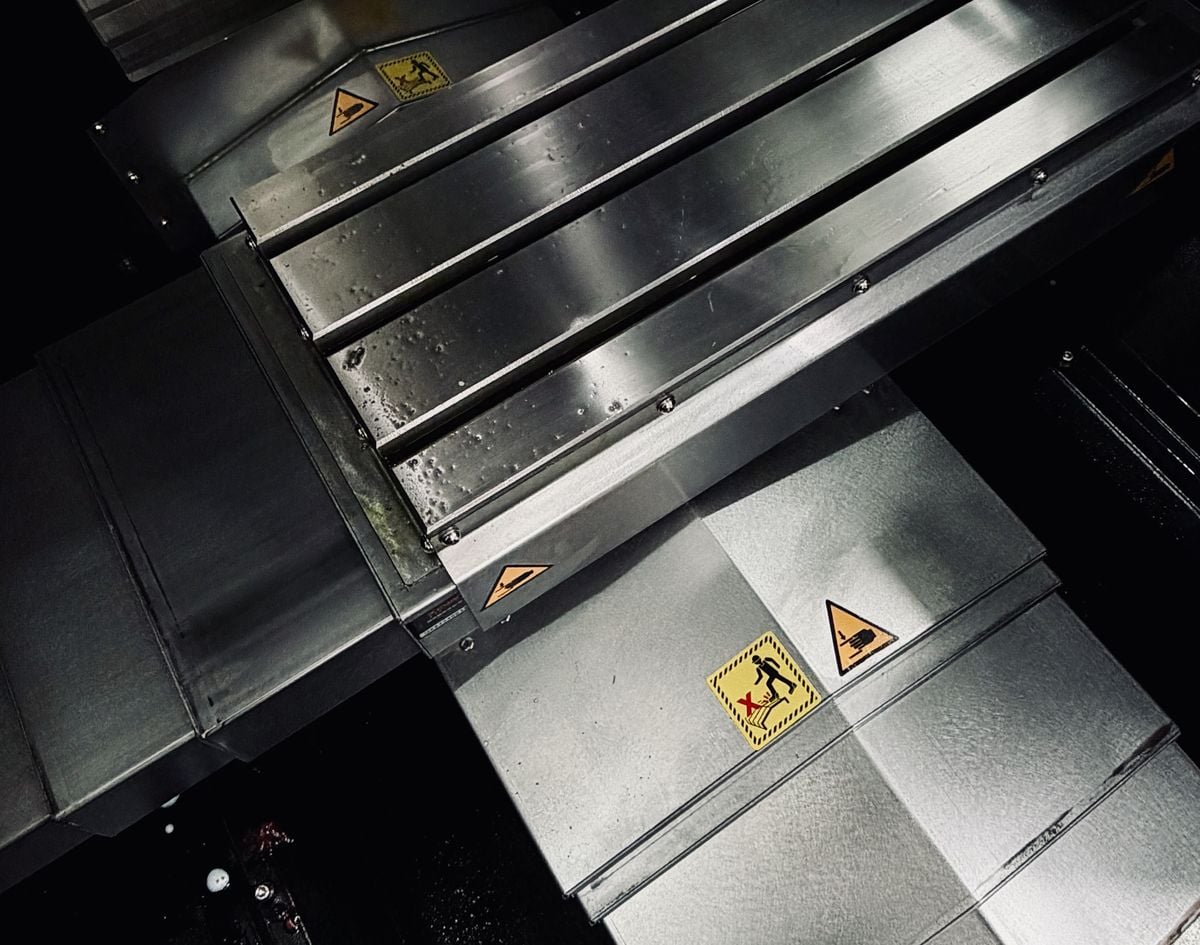

THK

Vis à billes de haute précision et guides linéaires

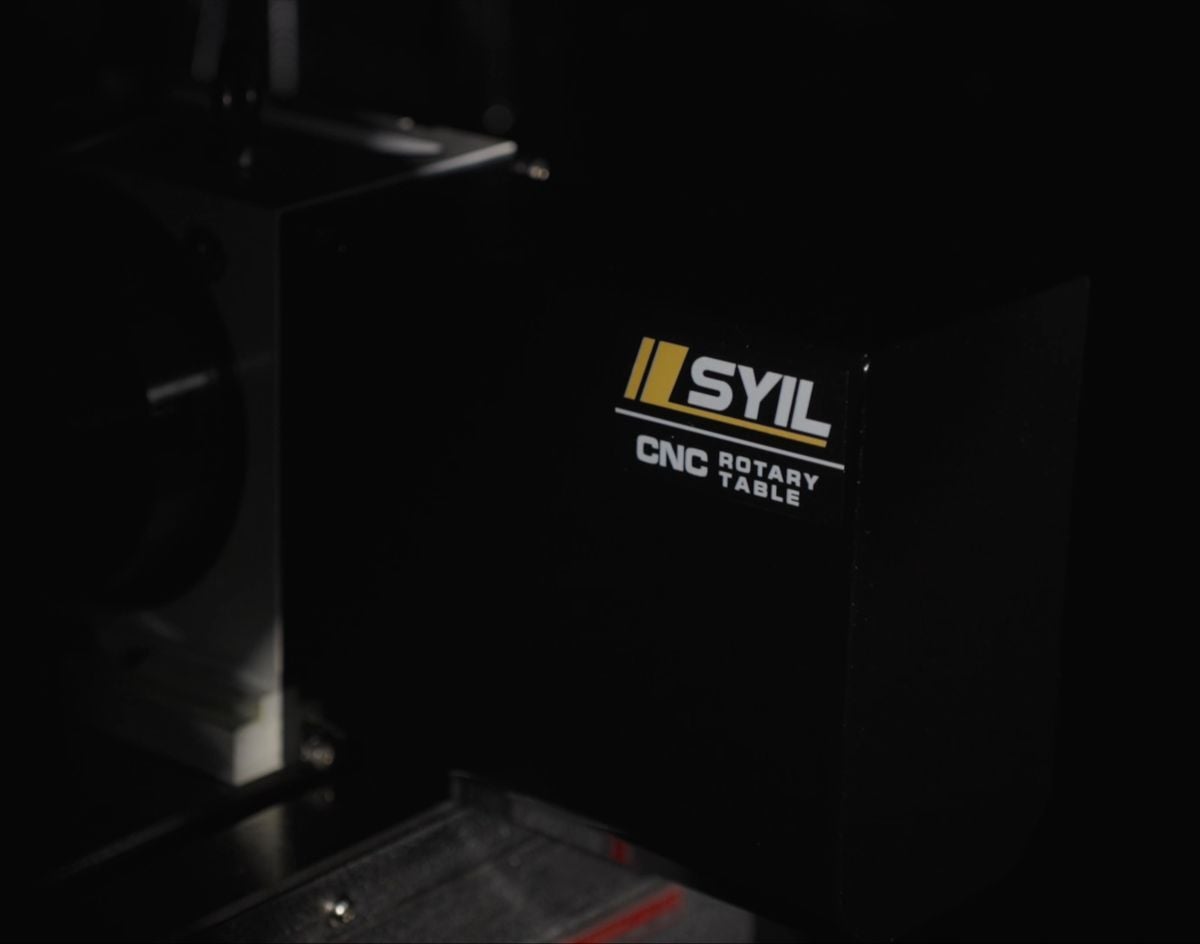

4e axe

Ajoutez un 4e axe à votre centre d'usinage à 3 axes

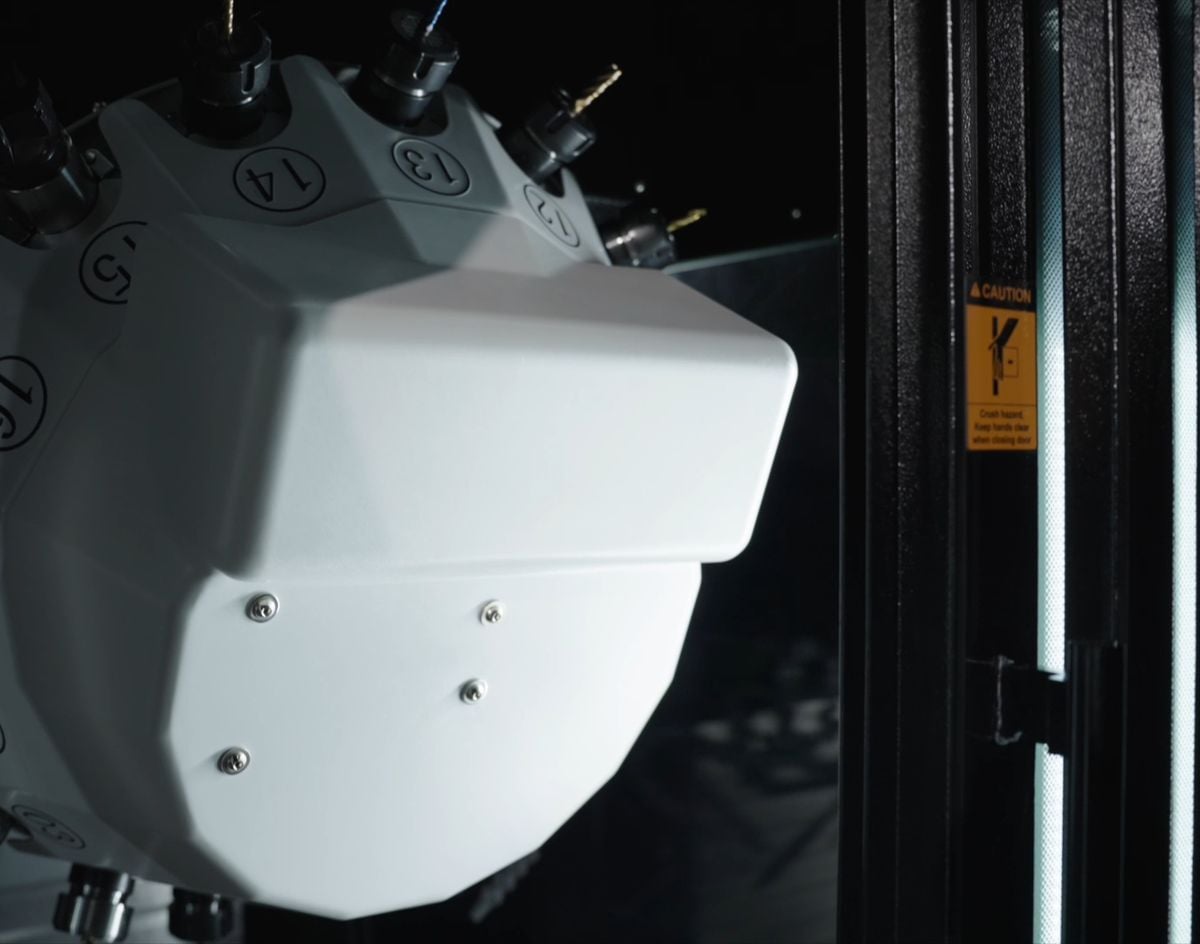

Changeur d'outils servo à grande vitesse

16 positions BT30

Options SYIL X5

Découvrez la mini-fraiseuse polyvalente SYIL X5, idéale pour les amateurs et les professionnels. Conception compacte, haute précision et prix abordable.

Obtenir les prix

4th Axis NC Rotary Table

125mm.

Tail Stock

for 125mm NC Rotary Table.

Filtermist

Extraction Unit S200.

Probe System

Wireless type.

Tool Setter

Cable type TTC200.

Spécifications techniques

logo
X5
X7
X9
X11
Courses et distances
Axe X (mm)
300
400
760
1000
Axe Y (mm)
260
300
500
500
Axe Z (mm)
300
380
500
500
Distance entre le nez de la broche et a table
150-450
150-530
100-600
110-610
Distance entre la broche et la colonne
330
358
530
650
Tableau
Dimensions de la table (mm)
560×260
700×300
860×500
1050×550
Charge admissible sur la table (kg)
150
150
500
600
Rainures en ”T” (Nb x larg x espacement)( (en mm)
Rainures en T 3×14×80
Rainures en T 3×14×100
Rainures en T 18×5×100
Rainures en T 18×5×90
Broche
Type de broche
BT30
BT30
BT40
BT40
Transmission Moteur / Broche
Direct
Courroie
Courroie
Courroie
Vitesse de rotation max. de la broche (tr/min)
20,000
12,000
10,000
10,000
Avances
Avance rapide (mm / min)
30,000
30,000
30,000
30,000
Avance de travail (mm / min)
10,000
10,000
10,000
10,000
Changeur d'outils automatique
Type
Parapluie
Parapluie
Bras
Bras
Taille des porte-outils
BT30
BT30
BT40
BT40
Capacité de stockage des outils
16
12
24
24
Æ max. de l'outil (mm)
63
63
125
120
Longueur max. de l'outil (mm)
200
200
240
300
Poids max. de l'outil (kg)
3
3
7
7
Changement d'outil à outil (s)
1
1.5
2
2.5
Autres données
Poids de la machine (kg)
2180
2200
5000
7000
Dimensions de la machineL x L x H (mm)Comprenant:Réservoir de liquide de refroidissement et contrôleur.
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Pression d'air min/max (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Capacité du réservoir de liquide de refroidissement (Litres)
80
80
130
240
