Tours CNC SYIL : La révolution des centres de tournage

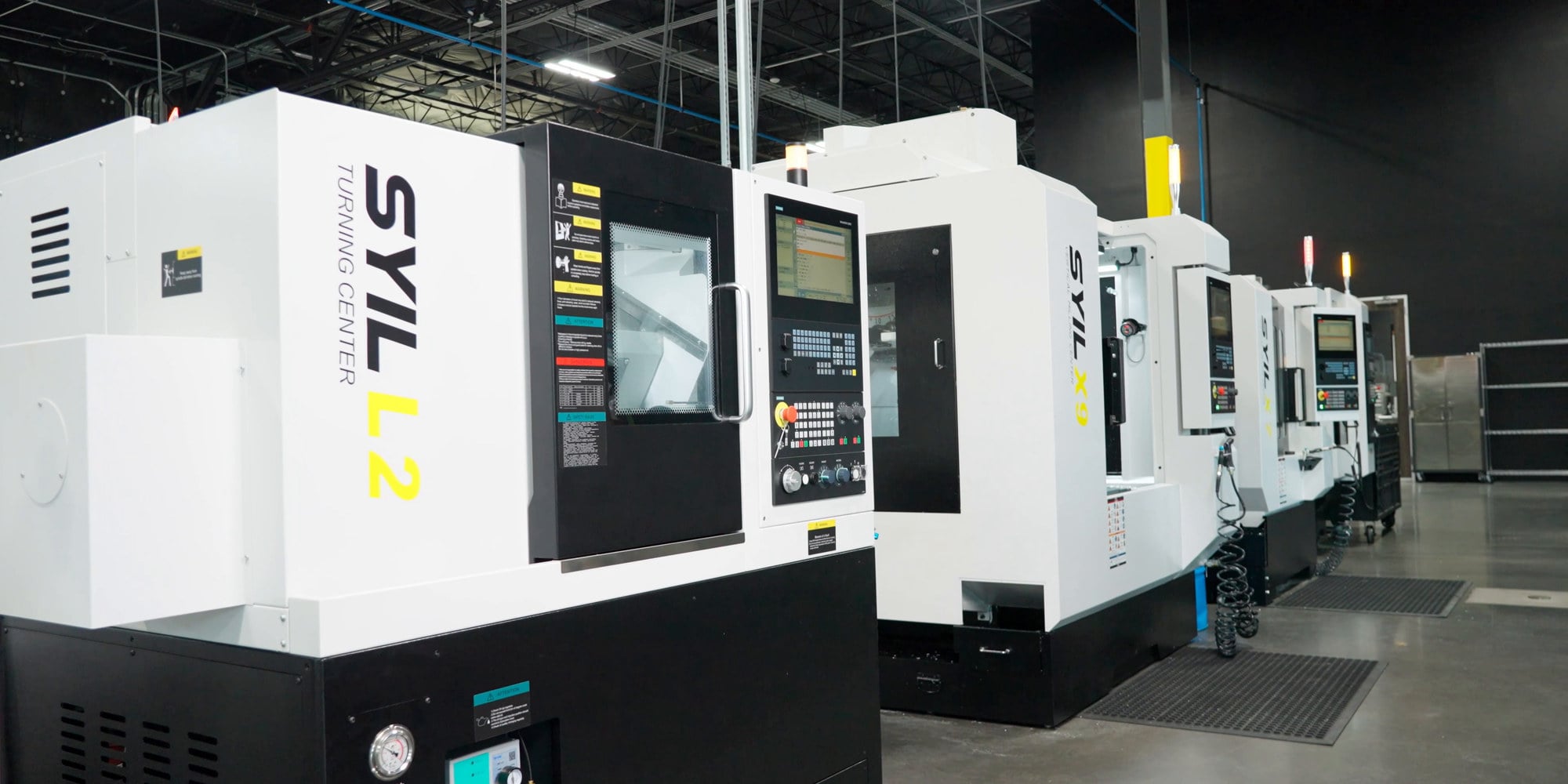

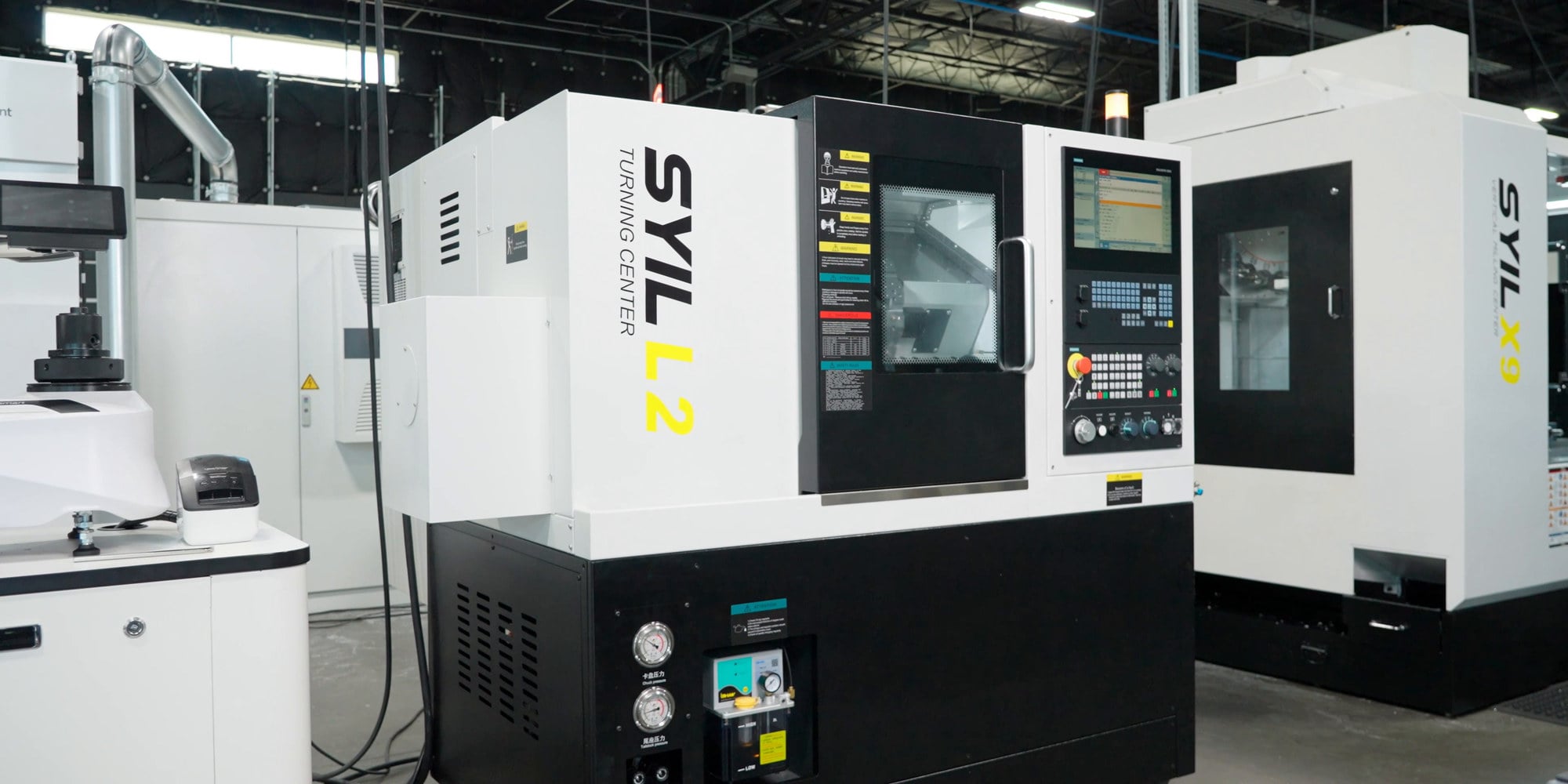

Tour CNC SYIL L2
Le centre de tournage pour votre boutique

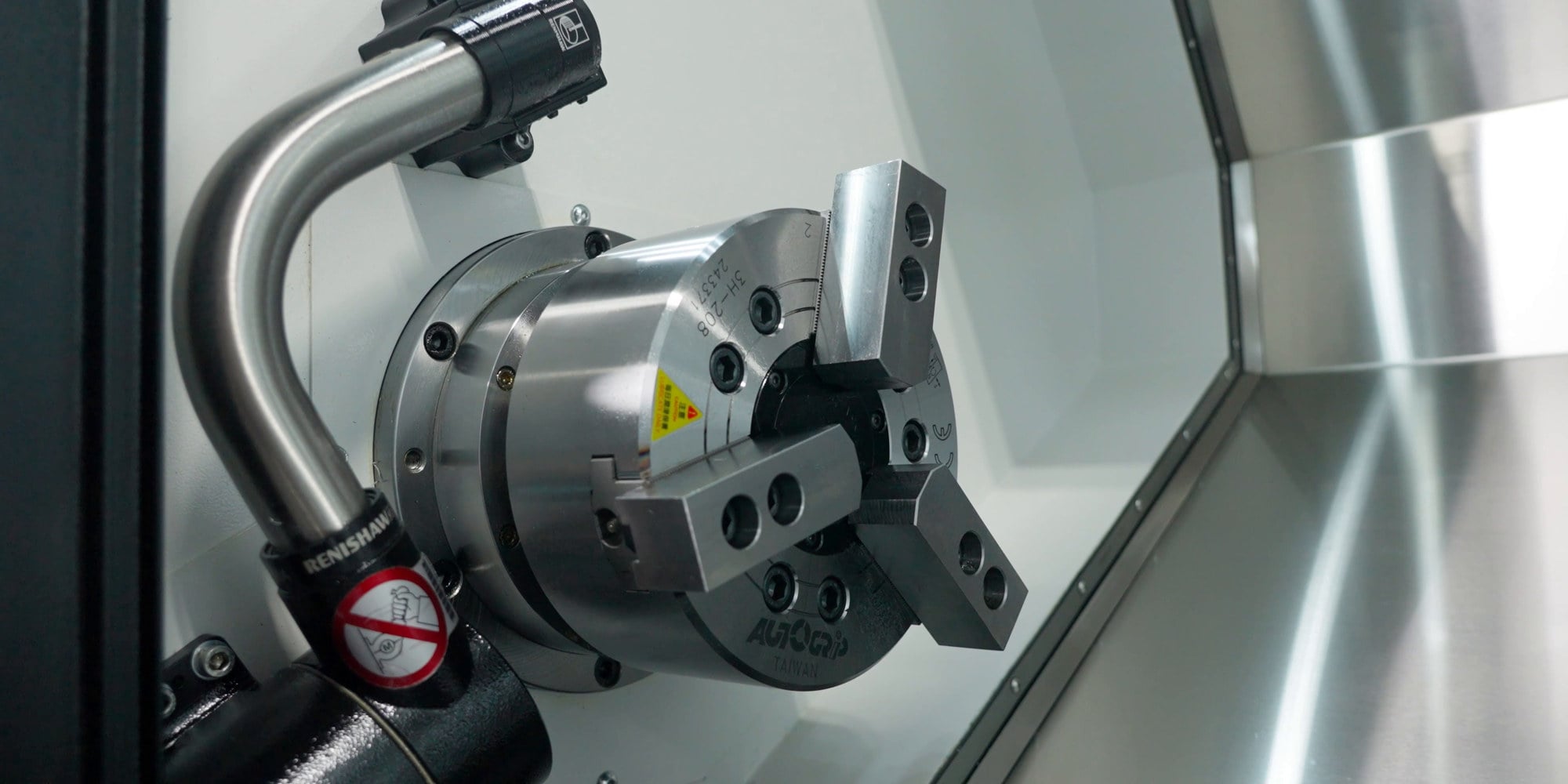

Mandrin hydraulique de 8 pouces
Diamètre de rotation maximum de ø510mm
Diamètre du trou traversant de ø66mm
Tourelle d'outil servo 12/8 positions
Encombrement compact

À partir de 28 990 $

Demande de devis
Spécifications des ensembles de centres de tournage SYIL L2
Lorsqu’il s’agit de fabrication de petites pièces, la précision et l’efficacité sont essentielles. C'est là qu'interviennent les tours CNC SYIL. Les tours CNC SYIL L2 sont conçus pour révolutionner les centres de tournage et offrir des performances inégalées dans la production à petite échelle.

Caractéristiques

La capacité de traitement
Taille du mandrin : 8 pouces
Max. diamètre de balançoire au-dessus du lit : ø510mm
Max. diamètre d'oscillation sur le chariot : ø260mm
Max. Longueur de la pièce : 300 mm
Max. diamètre de la pièce à usiner : ø380mm

Broche
Vitesse maximale : 4000 tr/min
Nez de broche : A2-6
Diamètre d'alésage de broche : ø66mm
Diamètre d'alésage de la broche traversante : ø52 mm
Puissance de broche : 11/15kW

Porte-outil
Type : Tourelle servo
Outils : 8/12
Taille de la tige de l'outil: 25x2 5/20x20mm
Diamètre de la tige de l'outil : ø40/ø32mm

Voyages
X Traversée rapide : 30 m/min
Z Traversée rapide : 30 m/min
Déplacements X : 200 mm
Courses Z : 360 mm

Précision
Précision cylindrique de finition : IT6
Finition de la surface des pièces tournantes : Ra0,4-1,6
Rondeur des pièces tournantes finies : ≤0,003 mm
Précision de position (Ｘ) : 0,005 mm
Précision de position (Ｚ) : 0,008 mm
Précision de répétition (Ｘ) : 0,002 mm
Précision de répétition (Ｚ) : 0,004 mm

Dimensions et poids
Dimensions (LxLxH) : 1775x1600x1690mm

NO : 3050 kg
Demande de devis
SYIL x Siemens
La SYIL L2 est équipée en standard du système de commande Siemens SINUMERIK 828D. Grâce à ses performances CNC uniques, la commande SINUMERIK 828D établit des normes de productivité en matière de fraisage sur les machines SYIL. Avec les nouveaux variateurs SINAMICS et les moteurs de commande de mouvement SIMOTICS, la commande SINUMERIK 828D est encore plus productive. L'architecture matérielle robuste et les algorithmes de commande intelligents, associés à la technologie de haute qualité des entraînements et des moteurs, garantissent une dynamique et une précision maximales lors de l'usinage.
Demande de devis
Découvrez les avantages des tours SYIL pour la fabrication de petites pièces
SYIL L2 adopte une conception modulaire basée sur une plate-forme, avec un encombrement compact et un espace de fonctionnement confortable et extensible. Il réserve des interfaces pour diverses fonctions d'extension afin de réaliser des traitements automatisés, tels que des robots de chargement et de déchargement, des portes automatiques, des alimentateurs automatiques, des régleurs d'outils, l'inspection en ligne des pièces, etc.

Conception modulaire avec de puissantes capacités d'extension

Une configuration de machine compacte ; peut être combiné dans une ligne de production

Structure de lit en fonte minérale en option

Haute rigidité et stabilité thermique

Système d'asservissement à entraînement direct et rails de guidage de haute précision

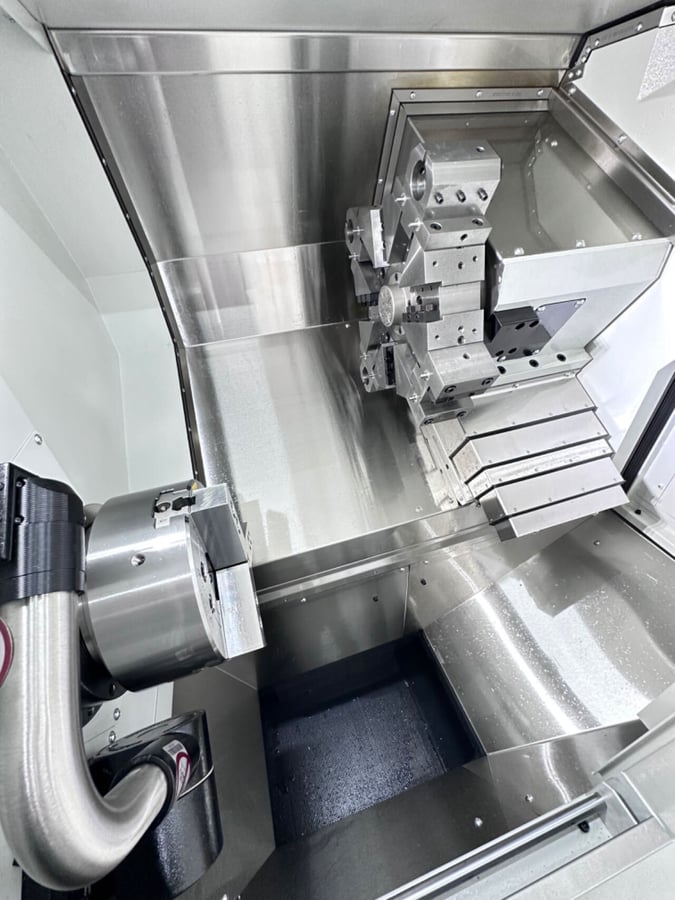

Zone de travail entièrement fermée avec panneaux de protection en acier inoxydable

Conception facile à retirer les copeaux

Conception ergonomique pour le fonctionnement et le chargement/déchargement

Accès facile à chaque unité pour une maintenance simple

Un système d'automatisation personnalisable peut être ajouté pour l'expansion

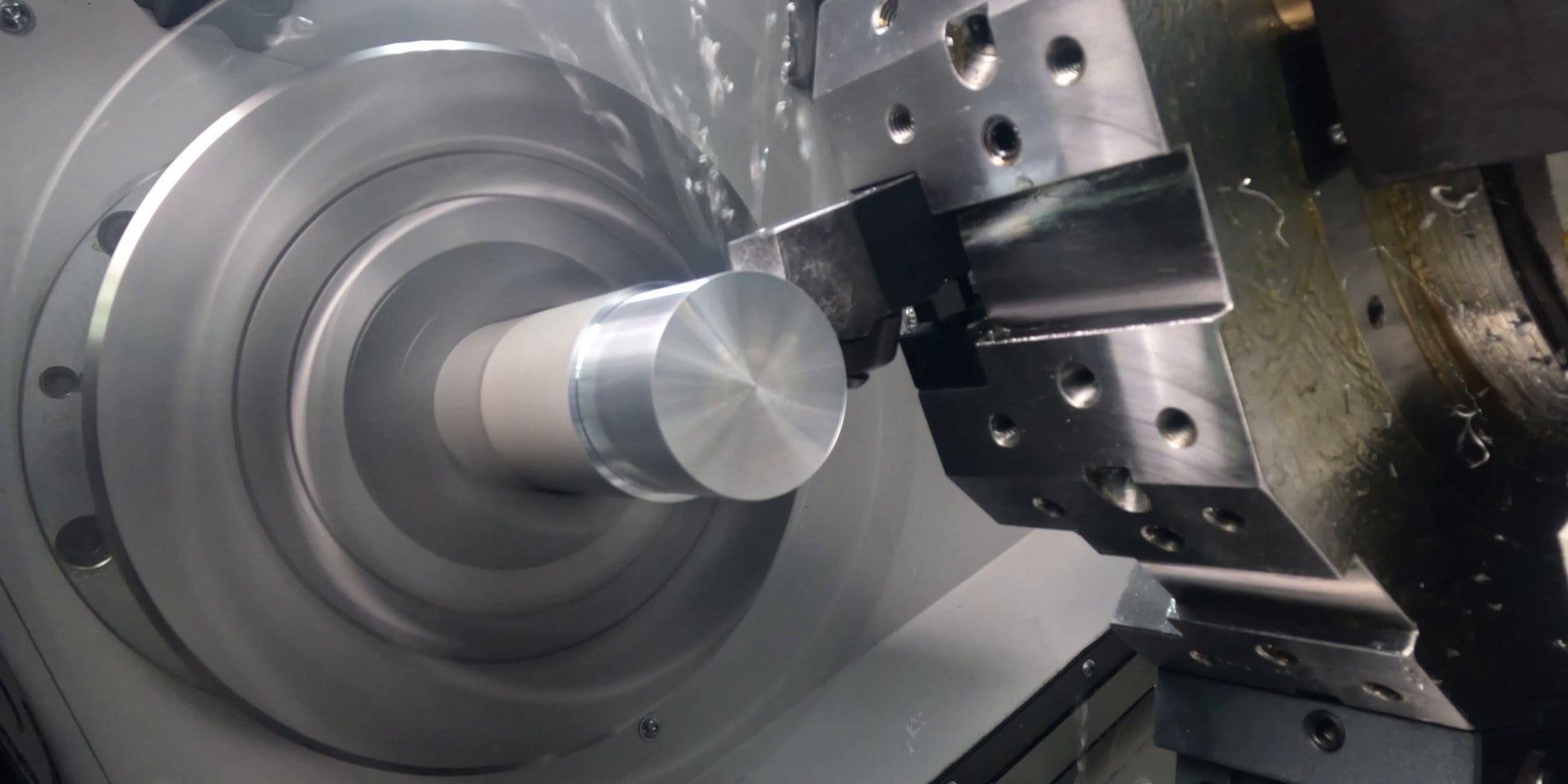

Tournage haute performance
Avec les centres de tournage SYIL, vous pouvez vous attendre à une précision et une répétabilité supérieures. La technologie CNC avancée garantit que chaque coupe est précise, ce qui donne lieu à des pièces cohérentes et de haute qualité. Que vous prototypiez ou produisiez de petites pièces métalliques en grande quantité, les tours SYIL fournissent à chaque fois des résultats exceptionnels.
THK
Vis à billes et guides linéaires de haute précision

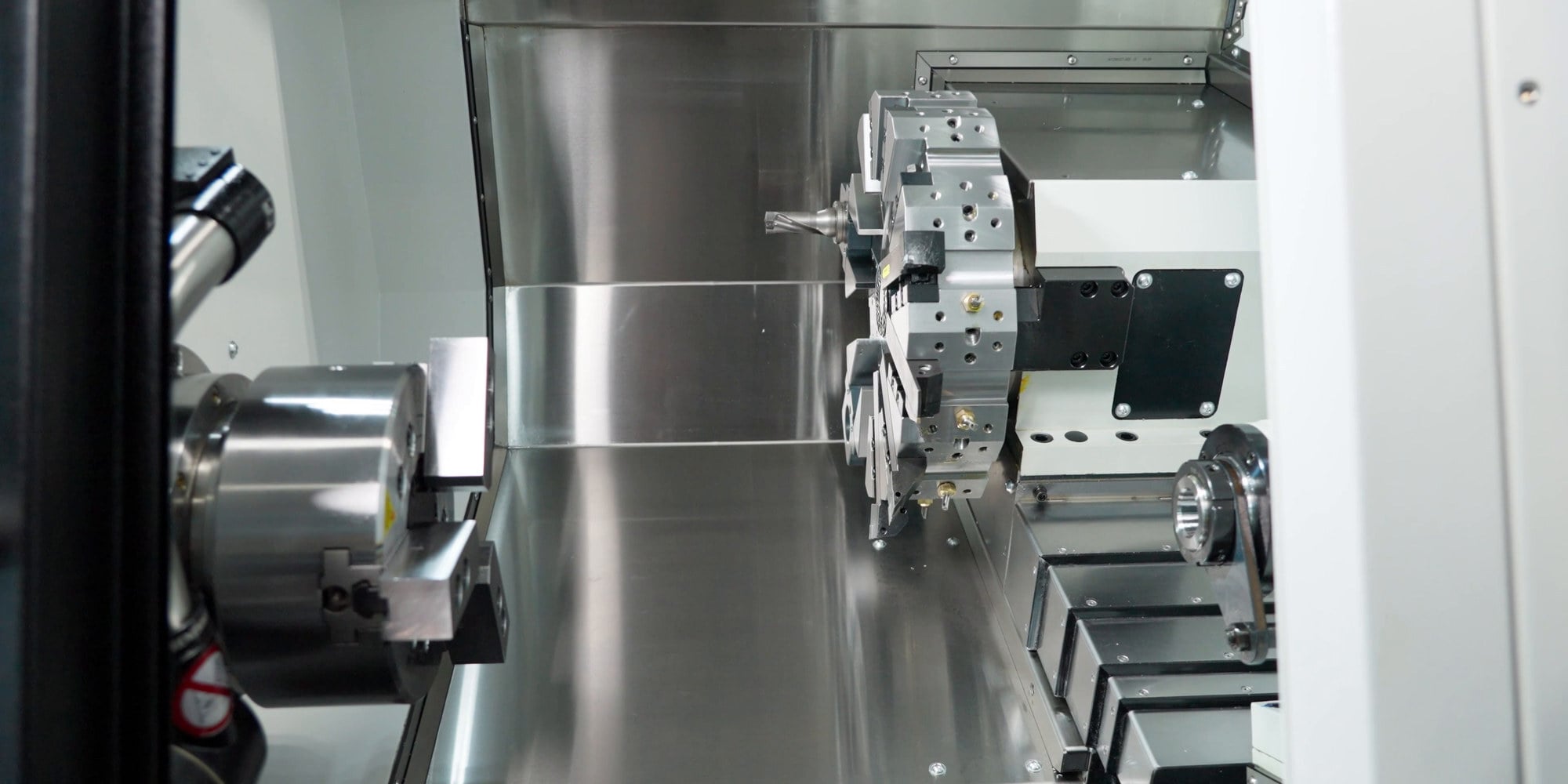

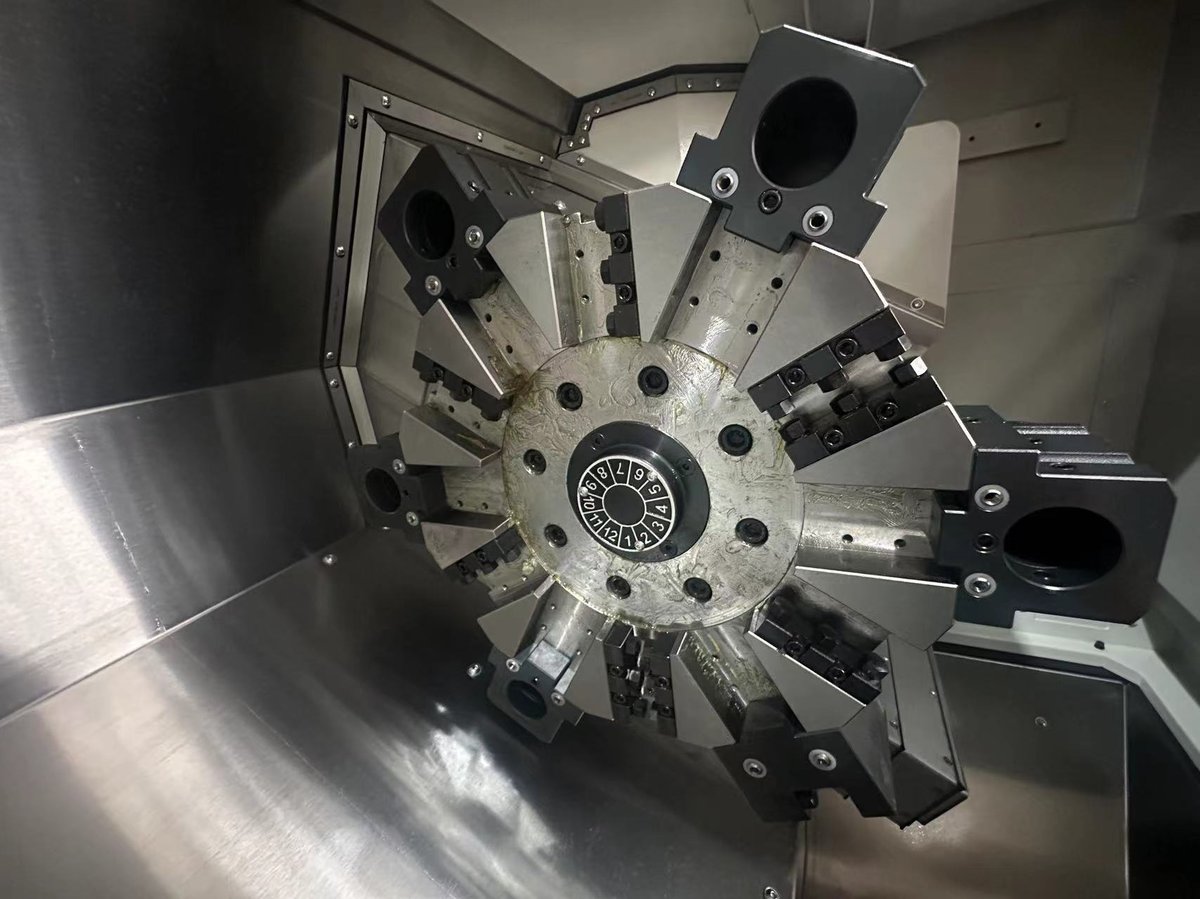

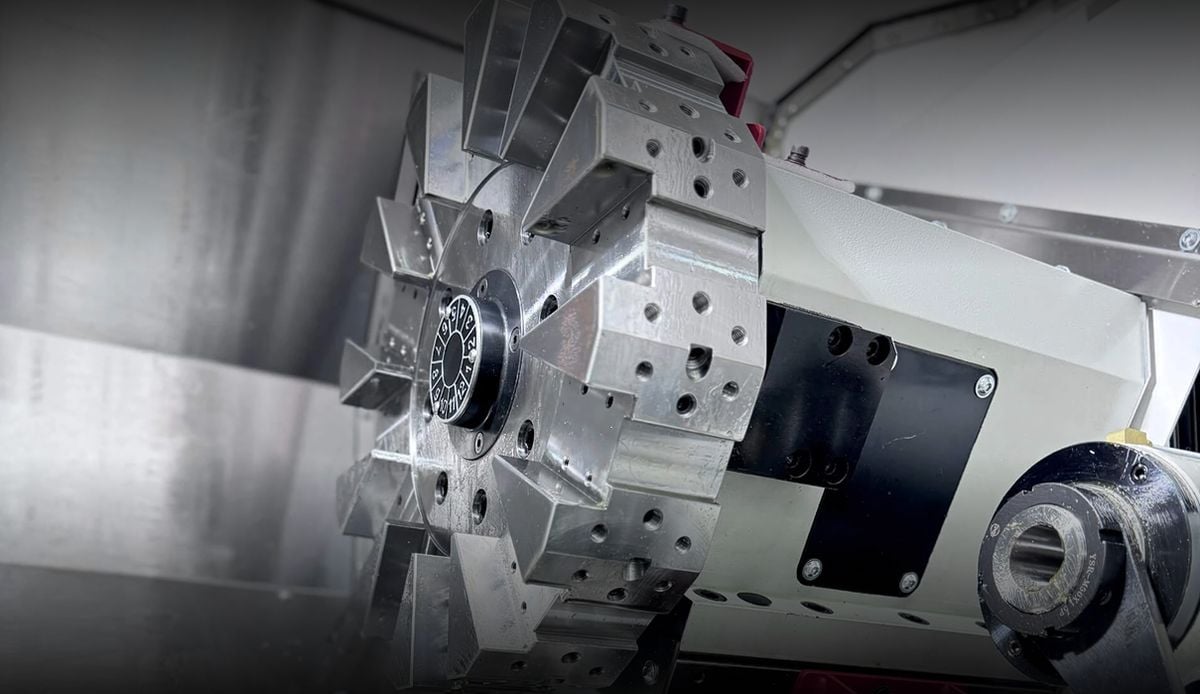

Système de tourelle à outils à 8/12 positions
Une tourelle à outils durable peut résister à une pression de liquide de refroidissement de 70 kg

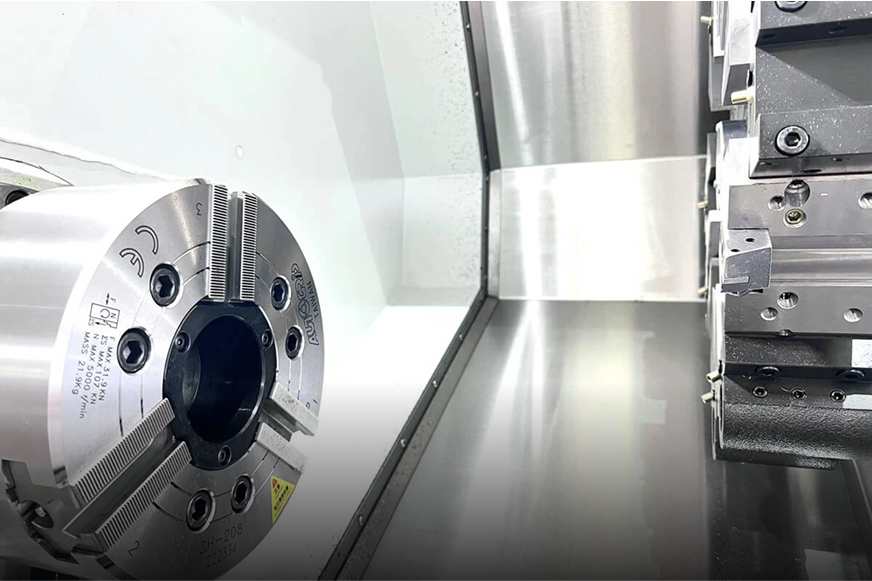

Unité de broche servo haute vitesse
Vitesse de broche maximale de 4 000 tr/min
Comment un tour CNC SYIL augmente-t-il la productivité ?
Un tour CNC SYIL augmente la productivité de plusieurs manières.

Premièrement, le tour CNC SYIL est équipé de fonctionnalités d'automatisation avancées telles que des changeurs d'outils automatiques, des embarreurs et des récupérateurs de pièces. Ces fonctionnalités permettent des opérations d'usinage ininterrompues, réduisant ainsi les temps d'arrêt et augmentant l'efficacité globale.

Deuxièmement, le tour CNC SYIL offre des capacités d'usinage à grande vitesse, permettant des vitesses de coupe plus rapides et des temps de cycle plus courts. Cela se traduit par une augmentation des taux de production et des délais d’exécution plus rapides pour la fabrication des pièces.

De plus, le tour CNC SYIL est connu pour son interface conviviale et son logiciel de programmation intuitif. Cela facilite la configuration et la programmation de la machine par les opérateurs, réduisant ainsi la courbe d'apprentissage et augmentant la productivité.

De plus, le tour CNC SYIL est construit avec une construction robuste et rigide, garantissant une haute précision et exactitude dans les opérations d'usinage. Cela élimine le besoin de retouches ou d’usinage supplémentaire, ce qui permet de gagner du temps et d’augmenter la productivité.

Enfin, les tours CNC SYIL sont reconnus pour leur fiabilité et leur durabilité. Avec des exigences de maintenance minimales et une réputation de performances durables, ces machines peuvent constamment offrir une productivité élevée sur des périodes prolongées.

Dans l'ensemble, le tour CNC SYIL offre une combinaison de fonctionnalités avancées, de capacités à grande vitesse, d'interface conviviale, de précision et de fiabilité, qui contribuent toutes à augmenter la productivité dans le processus de fabrication.
Demande de devis
