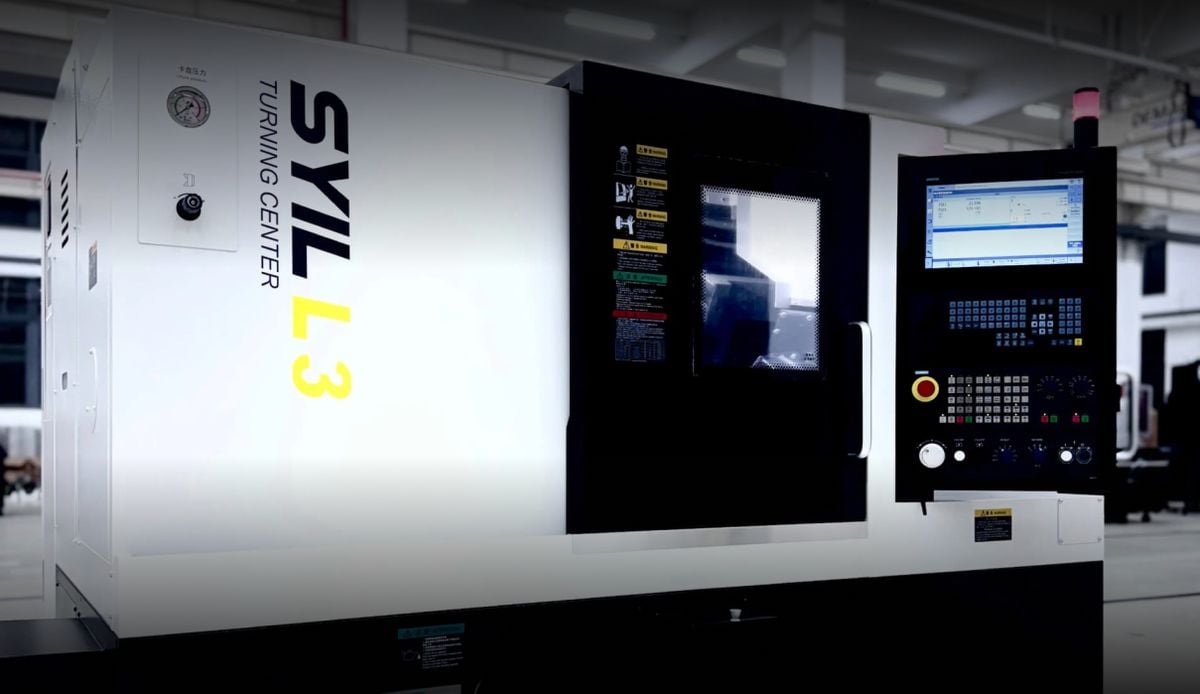

Tour CNC SYIL L3

Tournage haute performance

Mandrin hydraulique de 8 pouces
Diamètre maximal de balancement de ø500 mm
Diamètre de passage de ø63 mm
Broche A2-6
Vitesse des outils entraînés de 5 000 tr/min
Contrôle Siemens SINUMERIK 828D avec écran tactile de 15,6"

La capacité de traitement

Taille du mandrin :

8 pouces

Max. diamètre de balançoire au-dessus du lit :

ø550mm

Max. diamètre d'oscillation sur le chariot :

ø290mm (avec axe Y : 200 mm)

Max. longueur de la pièce :

500 mm (avec axe Y : 530 mm, avec contre-broche : 450 mm)

Max. diamètre de la pièce :

ø380mm

Broche

Max. vitesse :

4000 tr/min

Nez de broche :

A2-6

Diamètre d'alésage de broche :

ø63mm

Diamètre d'alésage de la broche traversante :

ø52 mm

Puissance de broche :

11/15kW

Min. Indexation axe C :

0,001°

Contre-broche

Taille du mandrin :

6 pouces

Vitesse de taux/vitesse maximale :

1750/6000 tr/min

Nez de broche :

A2-5

Diamètre d'alésage de broche :

ø56mm

Diamètre d'alésage de la broche traversante :

ø45mm

Puissance de broche:

11kW

Déplacements :

530 m

Traversée rapide :

30 m/min

Porte-outil

Type :

Tourelle motorisée

Outils :

12

Min. Outil à outil :

0,2 seconde

Max. Outil à outil :

0,5 seconde

Taille maximale de la tige de l'outil :

25x25 mm

Diamètre maximum de la tige de l'outil :

ø40 mm

Max. Vitesse d'outillage en direct :

5 000 tr/min

Modèle d'outillage dynamique :

BMT55

Voyages

X Traversée rapide :

30 m/min

Z Traversée rapide :

30 m/min

Y Traversée rapide :

15 m/min

Déplacements X :

190+10 mm

Courses Z :

550 mm (avec axe Y : 490+-50 mm)

Crosse de queue

Déplacements de la contre-pointe au morceau :

465 mm (avec axe Y : 500 mm)

Traversée rapide de la contre-pointe :

30 m/min

Cône du manchon :

MT4

Précision

Précision cylindrique de finition :

IT6

Finition de la surface des pièces tournantes :

Ra0,4-1,6

Rondeur des pièces tournantes finies :

≤0,003 mm

Précision de position (X) :

0,005 mm

Précision de position (Z) :

0,008 mm

Précision de répétition (X) :

0,002 mm

Précision de répétition (Z) :

0,004 mm

Dimensions et poids

Dimensions (L L H) :

2500x1720x1740mm (avec axe Y : 2680x1750x1850mm, avec contre-broche : 2680x1750x1850mm)

NO :

4000 kg

Spécifications des packages du centre de tournage SYIL L3

Le choix idéal pour le prototypage ou la fabrication de petites pièces métalliques.

SYIL L Siemens SINUMERIK

Le SYIL L3 est équipé en standard du système de commande Siemens SINUMERIK 828D. Avec ses performances CNC uniques, le système de commande SINUMERIK 828D établit des normes de productivité en matière de fraisage sur les machines SYIL. Grâce aux nouveaux entraînements SINAMICS et aux moteurs de commande de mouvement SIMOTICS, le SINUMERIK 828D est désormais encore plus performant. L'architecture matérielle robuste et les algorithmes de contrôle intelligents, associés à la technologie de moteur et d'entraînement de haute qualité, garantissent une dynamique et une précision maximales pendant l'usinage.

Améliorez votre usinage de précision avec les tours CNC SYIL

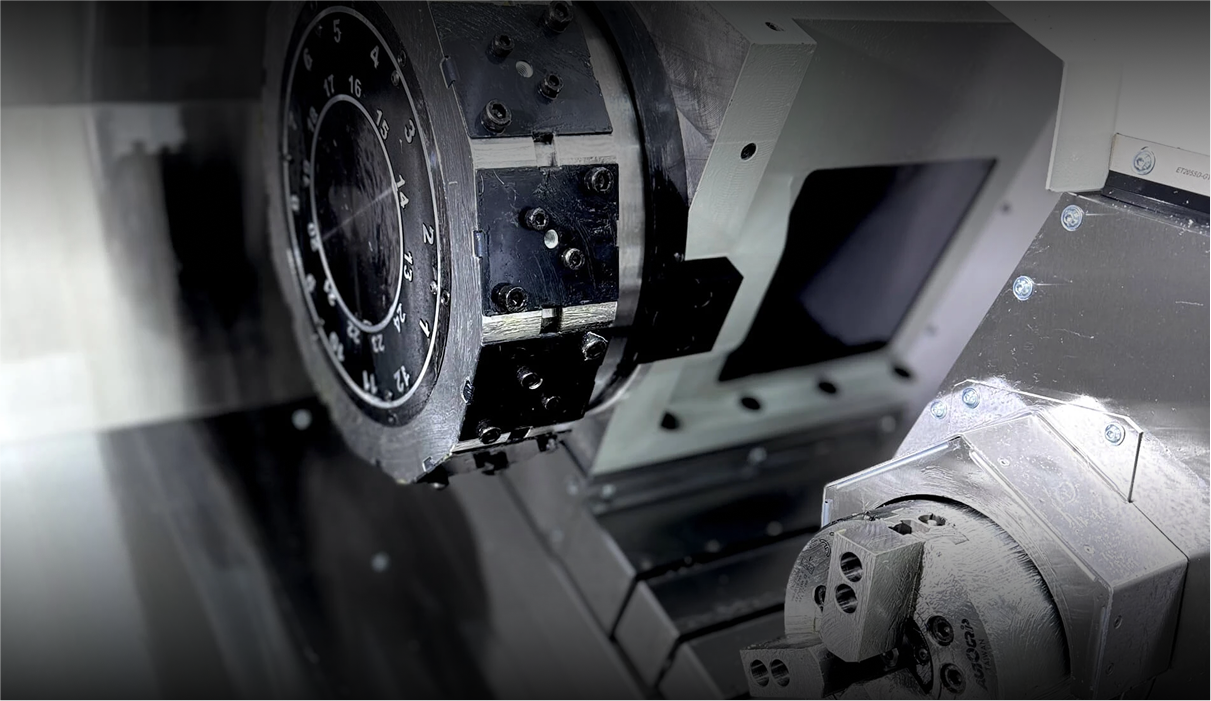

Le tour composite SYIL L3, à la fois tournage et fraisage, dispose d'une tourelle motorisée qui réduit considérablement le temps de changement d'outils et améliore la rigidité des copeaux. Il a un encombrement compact tout en offrant un espace de travail confortable et une évolutivité.

Diverses interfaces de fonctions d'expansion sont réservées pour réaliser un usinage automatisé, telles que des robots de chargement et déchargement, des portes automatiques, des alimentations automatiques, des palpeurs d'outils et l'inspection en ligne des pièces.

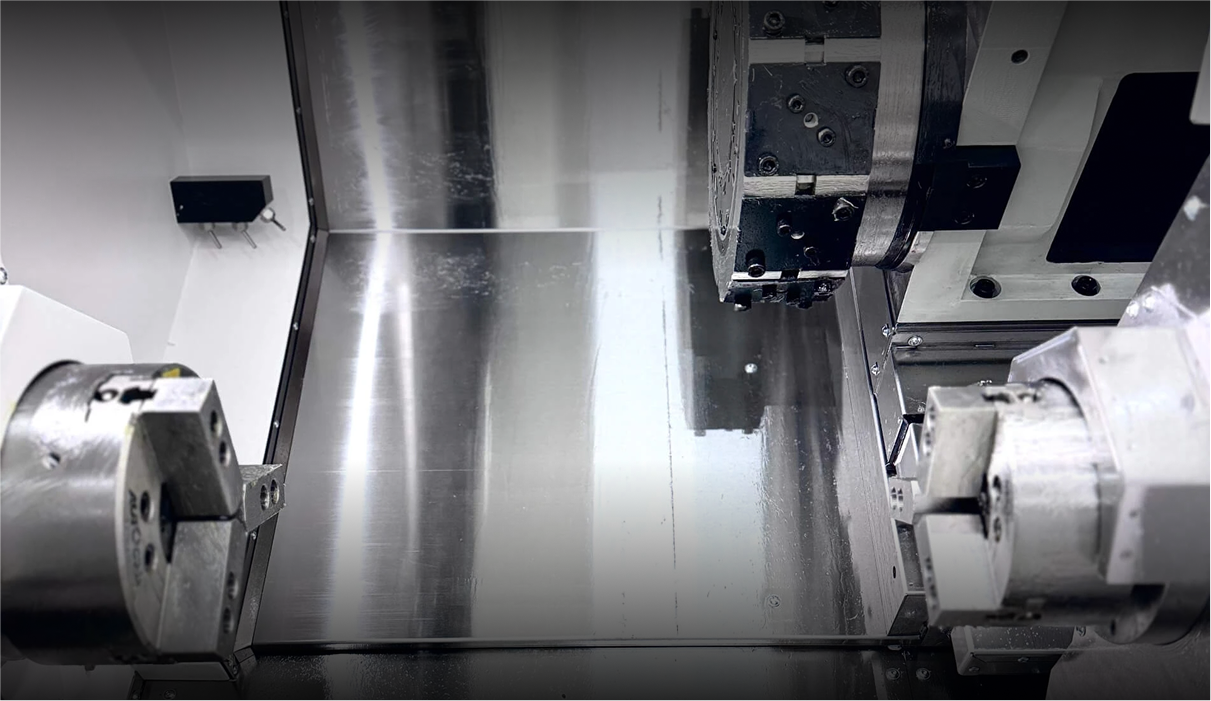

Le Tour à Haute Productivité

Le centre de tournage SYIL L3 avec outils motorisés pour des performances élevéesUsinage CNC de pièces de travail petites et moyennes.

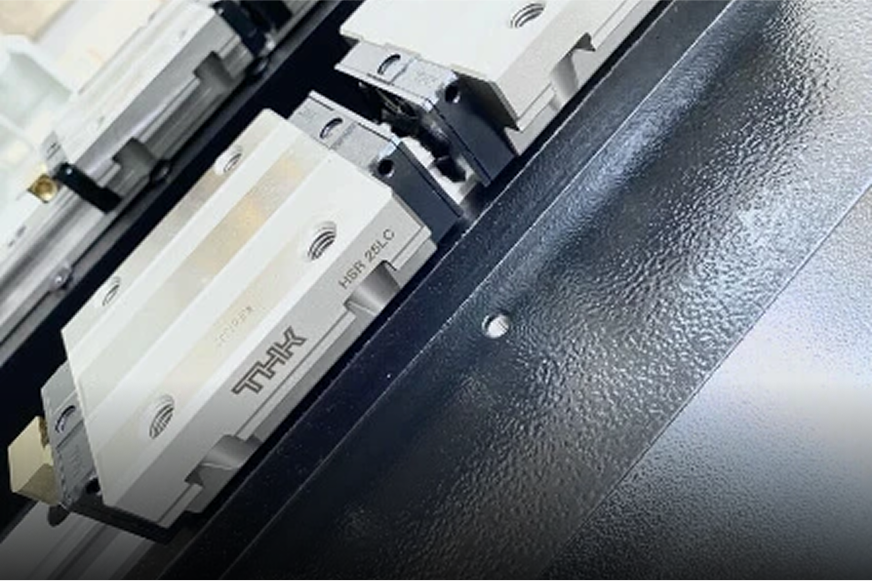

THK

Vis à billes de haute précision et guides linéaires

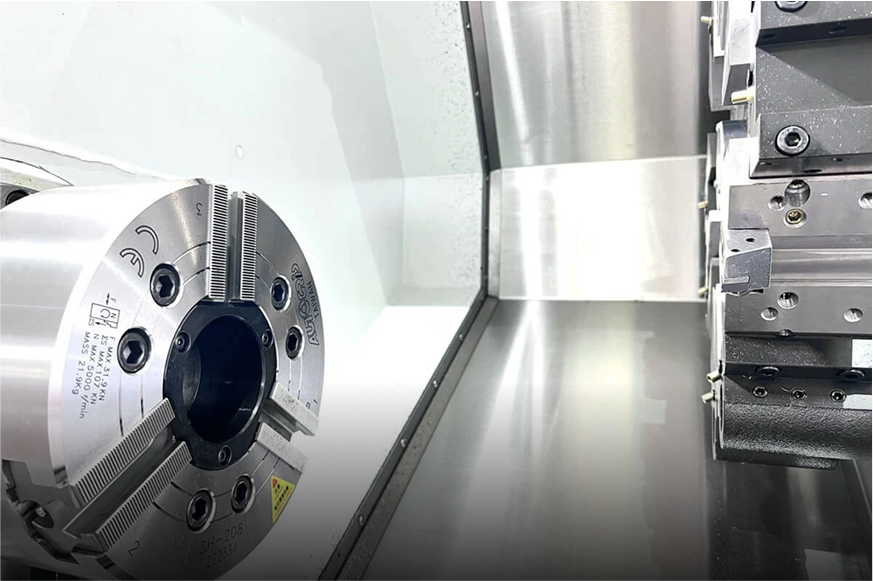

Unité de Broche Servo à Haute Vitesse

Vitesse maximale de la broche 4500 tr/min

Tourelle servo SAUTER en option

Vitesse de broche de l'outil électrique 5000 tr/min

SYIL L3 Options

Discover the versatile SYIL L3 mini mill, perfect for hobbyists and professionals. Compact design, high precision, and affordable pricing.

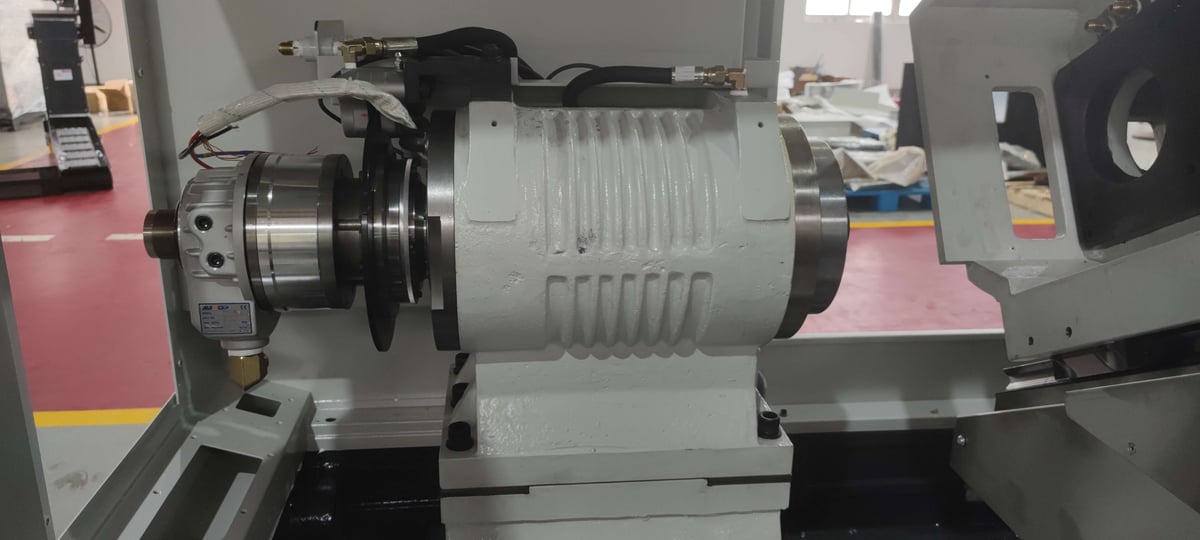

Sub-Spindle

150mm Sub Spindle Chuck, 6000RPM.

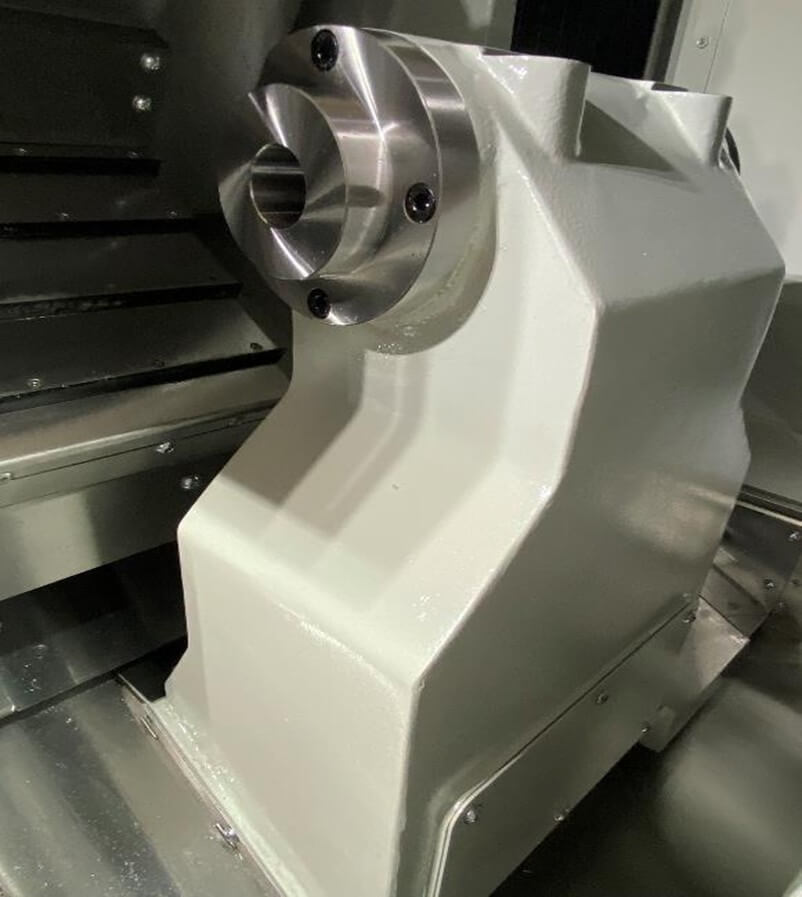

Hydraulic Tail Stock

Including Custom Screen for Tail Stock Movement.

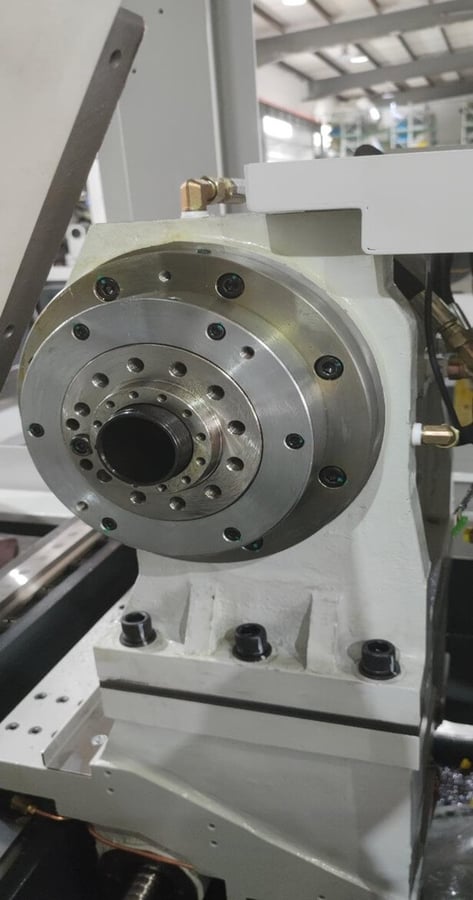

Servo Tail Stock

Programmable Tail Stock Including Custom Screen.

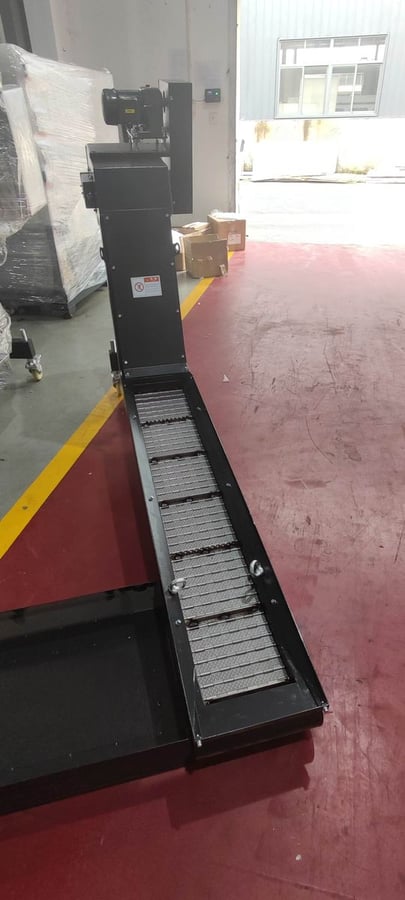

Chip Conveyor

incl. chip pickup trolley.

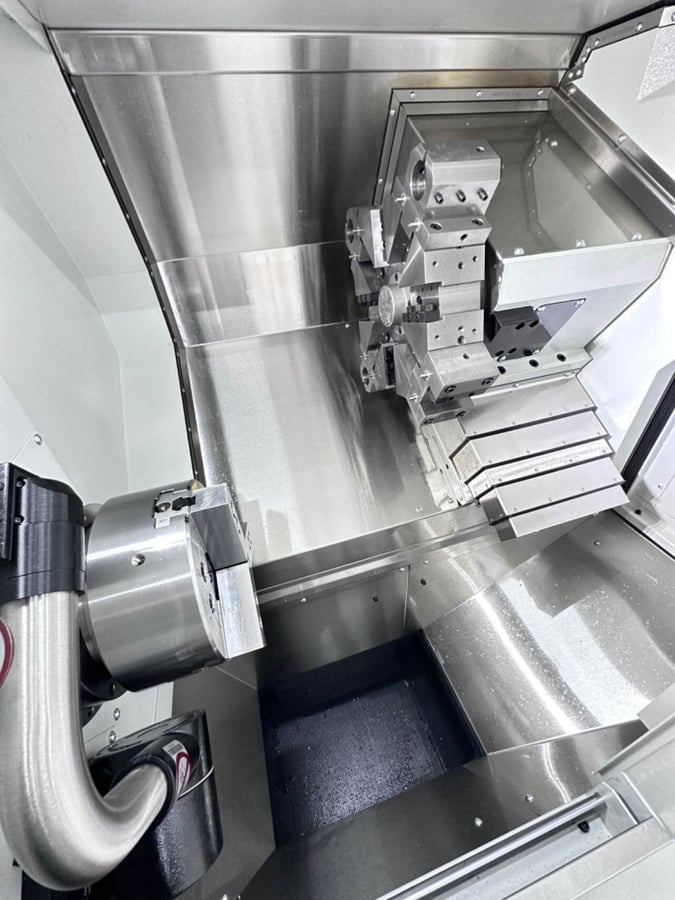

Tool Setter

Renishaw.

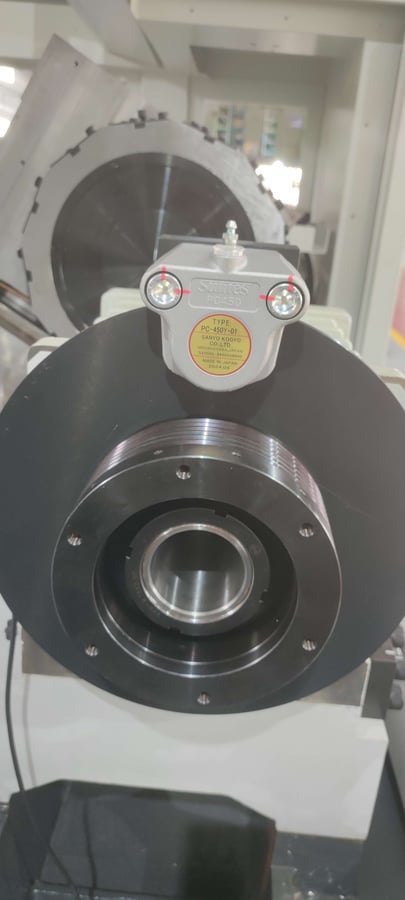

Sub-spindle actuator

for the L3.

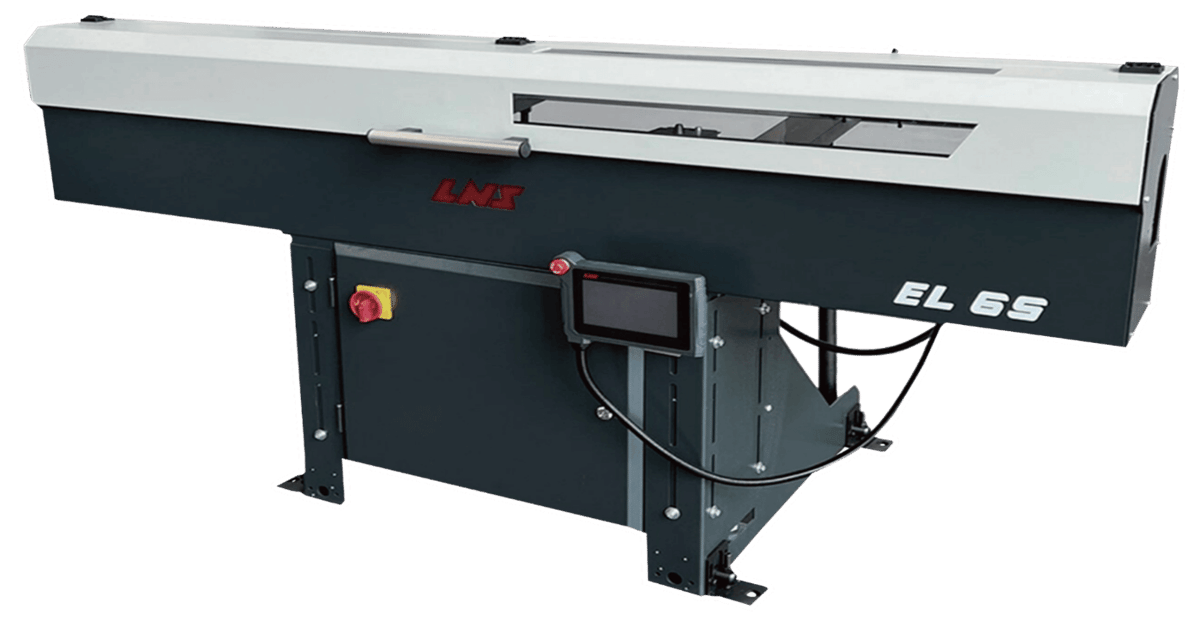

Bar Feeder

LNS EL65.

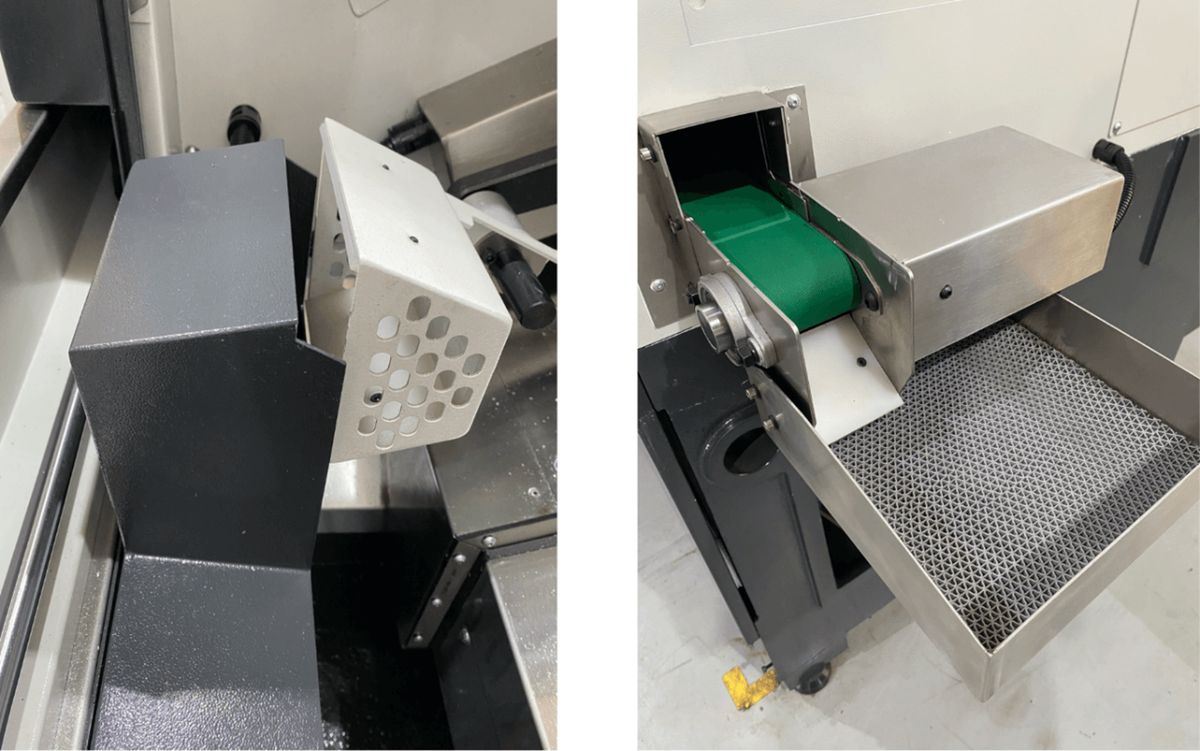

Parts Catcher

L3.

Spécifications techniques

logo
L2
L3
L4
Capacité de d’usinage
Taille du mandrin (")
8
8
10
Æ max. au-dessus du banc (mm)
ø510
ø550
ø630
Æ de tournage max.au-dessus du chariot (mm)
ø260
ø290/ø200
ø330
Longueur maximale d’usinage (mm)
300
500/530/450
800/1100/1500
Æ max. de la pièce (mm)
ø380
ø380
ø520
Broche
Vitesse maximale (tr/min)
4000
4000
3500
Nez de broche
A2-6
A2-6
A2-8
Æ d’alésage de la broche (mm)
ø66
ø63
ø91
Passage en barre (mm)
ø52
ø52
ø75
Puissance de broche (kW)
11
11
15
Indexation de l'axe C (°)
---
0.001
---
Contre-broche
Chuck size
---
6
---
Vitesse de rotation max(tr/min)
---
1750/6000
---
Nez de broche
---
A2-5
---
Æ d’alésage de la broche (mm)
---
ø56
---
Æ passage en barre(mm)
---
ø45
---
Puissance de la broche (kW)
---
11
---
Entre pointe (m)
---
530
---
Trajet rapide (m/min)
---
30
---
Déplacement
Avance rapide sur X (m/min)
30
30
30
Avance rapide sur Z (m/min)
30
30
30
Avance rapide axe Y (m/min)
---
15
---
Course en X (mm)
200
190+10
260+10
Course en Z (mm)
360
550 (490+-50)
850/1150/1550
Porte-outils
Type
Tourelle d'asservissement
Tourelle de puissance
Tourelle d'asservissement
Outils
8/12
12
12
Taille de la queue de l'outil (mm)
25x25
25x25
25x25
Diamètre de la queue de l'outil (mm)
ø40
ø40
ø40
Minimum d'outil à outil (s)
0.28
0.2
0.2
Maximum Outil à outil (s)
0.4
0.5
0.5
Vitesse de rotation maximale de l'outil (tr/min)
---
5000
5000
Modèle d'outil vivant
---
BMT55
BMT55
Crosse de queue
Trajets de la queue au morceau (mm)
---
465/500
---
Traverse rapide de la queue (m/min)
---
30
10
Conicité de la douille
---
MT4
MT5
Précision
Tournage de finition précision cylindrique
IT6
IT6
IT6
Finition de la surface des pièces tournées
Ra 0,4-1,6
Ra 0,4-1,6
Ra 0,4-1,6
Circularité des pièces tournées finies (mm)
≤0.003
≤0.003
≤0.003
Précision de la position X (mm)
0.005
0.005
0.005
Précision de la position Z (mm)
0.008
0.008
0.008
Précision de répétition X (mm)
0.002
0.002
0.002
Précision de répétition Z (mm)
0.004
0.004
0.004
Autres données
Poids de la machine (kg)
3050
4000
6200/6800/7220
machine
1775x1600x1690
2500x1720x1740
(3522/3872/3992) X 1982 X 1772
L x L x H (mm)
---
---
---
avec axe Y (mm)
---
2680x1750x1850
---
avec contre-broche (mm)
---
2680x1750x1850
---
