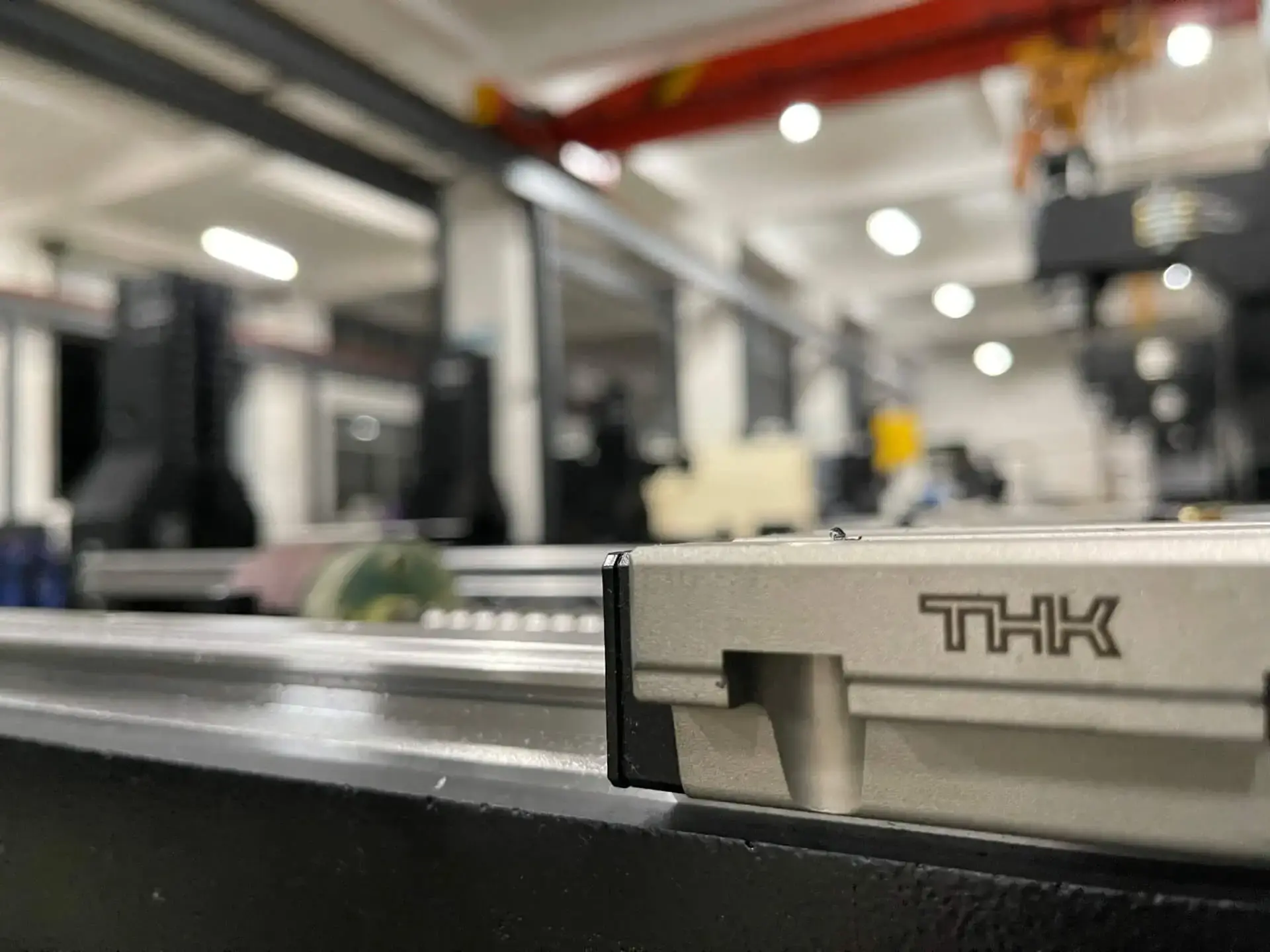

Découvrez pourquoi nous faisons confiance aux systèmes de mouvement linéaire THK chez SYIL.
Un guide de mouvement linéaire est un élément essentiel de toute machine de coupe ou machine-outil. Il facilite le mouvement des applications en garantissant que les éléments des machines-outils ou des outils de coupe se déplacent le long de trajectoires prédéfinies.
Un guide linéaire est responsable du mouvement linéaire droit, doux et plat dans les outils de coupe ou les machines-outils. Un tel mouvement linéaire parfait assure une grande précision et exactitude dans les applications d'usinage.
Tous les guides LM sont notamment composés d'un bloc ou d'un chariot, de roulements à billes et de systèmes de rails. Le chariot ou le bloc supporte la charge et se déplace le long du rail de guidage LM. D'autre part, les roulements à billes assurent un mouvement sans friction. Le mouvement qui en résulte déplace une table de machine avec précision le long de ses axes X, Y et Z.
Au vu du nombre de sociétés qui fabriquent des guides LM, le choix du meilleur guide peut s'avérer laborieux. Toutefois, les systèmes de mouvement linéaire de THK se distinguent de la masse. Cette entreprise japonaise de renom est l'un des principaux fabricants de guides de haute qualité. Ses produits se caractérisent par une grande précision, des vitesses élevées, une économie d'énergie maximale, une longue durée de vie et une grande rigidité.
Chez SYIL, nous utilisons les guides linéaires THK pour nos produits CNC pour les raisons suivantes :
1. capacité de charge et rigidité robustes
L'une des décisions les plus importantes que vous devez prendre lorsque vous choisissez un guidage linéaire est sa capacité à maintenir des capacités de charge robustes. Cette fonction détermine la valeur et les performances de votre machine. Un bon système doit donc être capable de supporter des charges considérablement élevées.
Et bien sûr, les produits THK disposent d'une capacité de charge robuste. Ils se caractérisent par une grande surface de contact entre le rail et les roulements à billes, ce qui leur confère une grande capacité de charge.
Les rainures de roulement sur le rail ont un rayon qui correspond presque au rayon du roulement à billes. Cela permet de maximiser la capacité de charge. Il dispose également d'une structure de contact unique à rainures en R qui peut supporter des charges 13 fois plus élevées qu'une structure de contact de surface ordinaire.
Et en plus de supporter des charges admissibles plus élevées, les produits THK offrent également une plus grande rigidité et une longue durée de vie. La structure de contact R-Groove réduit la déformation élastique et maximise ainsi la résistance.
2. Probabilité limitée d'usure
L'usure d'un guidage linéaire détermine sa durée de vie. Des éclatements du composant d'usinage essentiel se produisent sur les surfaces des billes de roulement et des rayons. Ces éclatements se produisent jusqu'à ce que la machine ne puisse plus fonctionner correctement.
En raison de ses défauts naturels de durée de vie, l'écaillage ou l'usure d'un système de déplacement linéaire peut se produire fréquemment au fil du temps. Il peut également se produire en raison d'un mauvais alignement ou d'un mauvais montage, d'une lubrification insuffisante ou incohérente, de surfaces irrégulières ou de la pénétration d'eau ou de corps étrangers.
Vous pouvez contribuer à protéger les rails de guidage linéaires de THK contre l'usure en prenant les précautions nécessaires pour leur entretien et leur utilisation. En particulier, maintenez-le à l'abri de l'eau, qui pourrait provoquer de la corrosion. Bien sûr, une lubrification régulière et le fait de ne pas intervenir sur le système contribuent à prévenir l'usure.
En outre, le THK veille à ce que le système s'aligne correctement lors du montage et repose parfaitement sur la surface de montage. Il n'y a pas d'entailles, ce qui fait du THK un bon choix pour les rails de guidage. Comme l'usure est très faible, vous n'avez pas besoin de réviser les surfaces de glissement de vos guides. De plus, il vous suffit d'ajouter régulièrement de la graisse ou du lubrifiant. Un manque de préparation et une lubrification insuffisante réduisent considérablement vos coûts de maintenance.
3. réduit efficacement les frottements et consomme peu d'énergie
Les guidages linéaires THK utilisent des roulements à billes qui se déplacent sans frottement sur un chemin de roulement. Ce concept, communément appelé linéarisation des roulements, permet d'obtenir une grande précision et de réduire les frottements aux points de contact. Les éléments roulants circulent dans le chemin de roulement lors des mouvements de contre-glissement.
Ce système est apprécié par de nombreux fabricants de guides linéaires et THK ne fait pas exception. Votre machine CNC est ainsi facile à monter et à entretenir. Et avec un bon entretien et un montage professionnel, la consommation d'énergie diminue considérablement. Et qui ne souhaite pas économiser ses coûts énergétiques en cette période économique difficile?
Ces caractéristiques rendent les machines CNC équipées de guides LM idéales pour diverses applications, notamment la fabrication de lames personnalisées.
4. Des mouvements à grande vitesse pour réduire la puissance d'entraînement
Les guidages linéaires THK ont une résistance au frottement remarquablement faible. Cela signifie que les vitesses sont plus élevées de manière compétitive, ce qui permet un temps de cycle élevé pour la fabrication de composants, d'outils ou de pièces. Cela augmente à son tour votre productivité.
La performance en tant que fonction de la vitesse et de la force joue également un rôle important dans la performance et la productivité des guides LM. Et à cet égard, vous ne trouverez rien à redire aux guides THK. Ils se caractérisent par des surfaces lisses sans creux inutiles. De plus, ils se caractérisent par une faible résistance au frottement, ce qui signifie que peu de puissance d'entraînement est gaspillée en fonctionnement.
Cela se traduit par des exigences moindres en matière de transmission de puissance et de mécanisme de source. La faible résistance au frottement et la souplesse des composants réduisent le couple d'entraînement et la puissance nécessaire. Des études indépendantes montrent que les systèmes de guidage linéaire THK peuvent réduire la puissance d'entraînement jusqu'à 80 %. En outre, il améliore l'efficacité du travail de 20 à 30 %.
5. THK Linear Motion Systems Haute précision de positionnement
Enfin, l'exactitude et la précision jouent un rôle important dans le choix de votre guidage linéaire et d'une machine CNC. Elle détermine la répétabilité et votre capacité à fabriquer des pièces, des composants ou des produits identiques de manière cohérente. Il est intéressant de noter que les guides LM de THK ne sont pas en reste dans ce domaine. Grâce à leur alignement et à leur fabrication parfaits.
La précision ou l'exactitude, en tant que terme utilisé pour les guidages à recirculation de billes, désigne jusqu'à cinq caractéristiques différentes. Cela s'applique bien sûr indépendamment des autres spécifications telles que la précharge, la configuration de montage et la taille du système de guidage LM.
Ces cinq aspects incluent la tolérance de hauteur entre le chariot et l'ensemble du rail, la différence de hauteur autorisée entre différents noirs sur chaque rail et la tolérance de largeur de l'ensemble bloc et rail. D'autres sont la différence de largeur autorisée entre différents blocs sur le même rail et le parallélisme existant entre différents bords de référence du bloc et du rail. Les guides THK répondent à toutes ces spécifications.
La précision de déplacement et la configuration de montage des rails et des roulements à billes déterminent également la précision. Pour les guides THK, l'entreprise veille à ce que les mécanismes de montage et de roulement soient parfaits. Ainsi, il existe une différence minimale entre le frottement statique et dynamique, qui n'entraîne pratiquement aucune perte de mouvement.
Conclusion
Choisir le meilleur guidage linéaire est encore plus difficile si vous ne savez pas quelles fonctions prendre en compte. Chez SYIL, nous faisons toutefois confiance aux systèmes de mouvement linéaire THK que nous utilisons sur nos machines CNC. Ils se distinguent par une capacité de charge et une rigidité robustes, une grande précision, des vitesses élevées et une faible puissance d'entraînement requise. En outre, ils se caractérisent par une faible résistance au frottement et une grande résistance à l'usure, ce qui prolonge leur durée de vie.
Toutes ces caractéristiques sont propres à nos machines CNC. Consultez nos prix des machines CNC et nos offres gratuites.
